Name: Kiina Räätälöidyt Track Fast Clips 1504 Valmistajat Toimittajat Tehdas - Tukkupalvelu
Brand: GNEE
SKU: 255516651

Kuvaus

Tekniset parametrit

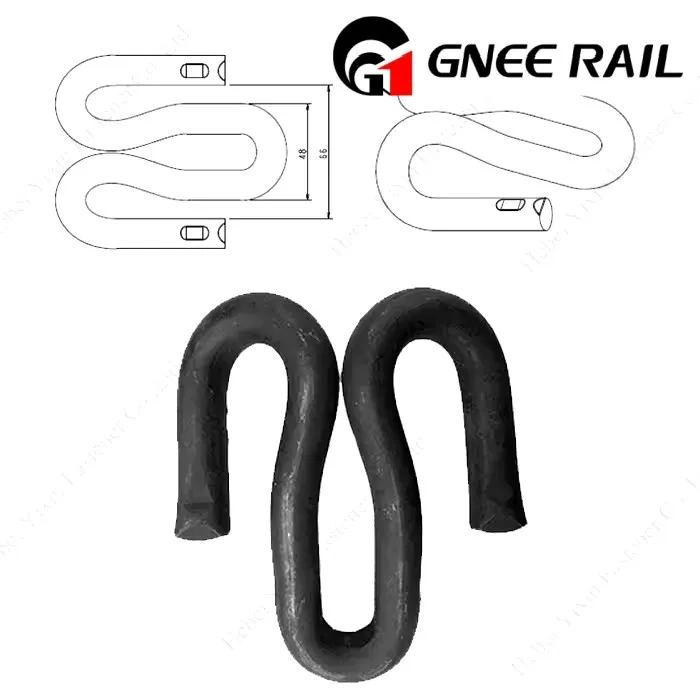

Raita Fast Clips 1504

Pandrolin Fast Clip -järjestelmä esittelee kiskojen kiinnityksen innovaatioita. GNEE Rail's Fast Clip 1504 GNEE on pulttiton, erittäin joustava kiinnitysratkaisu, joka tarjoaa erinomaisen tärinänkestävyyden ja vakauden kiskon ja nukkujan välisissä liitoksissa. Ihanteellinen tehokkaaseen ja kustannustehokkaaseen radan rakentamiseen, se vähentää huoltotarvetta ja maksimoi suorituskyvyn. GNEE Rail tarjoaa laajan valikoiman nopeita kiinnikkeitä, mukaan lukien Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 ja 1605. Muita tarjouksia ovat järjestelmät, kuten Pandrol E Clip, SKL, Nabla Clip, KPO Clamp ja Deenik Clip. Täysin maailmanlaajuisten standardien mukaiset tuotteemme voidaan räätälöidä. Ota meihin yhteyttä jo tänään!

fast rail clip

Seuraa Fast Clip -järjestelmän eritelmiä

Ei.	Tuote	Suorituskykyindeksi
1	Sovellettu kiskotyyppi	GB standardi 60kg teräskisko
2	Raideleveys	1435 mm
3	Kiskon pohjan kaltevuus	1:40 kiskon pohjakaltevuus asetetaan ratapölkkyyn
4	Kiskojen pituussuuntainen vastus	Yleensä kunkin kiskon kiinnitys- ja kiskosarjan pituussuuntainen vastus on suurempi kuin 9 kN;
5	Kiskon kiinnitysjärjestelmän elastisuus	Kiskotyynyn staattinen jäykkyys on 50-70 kN/mm.
6	Väsymys suorituskyky	3 miljoonan kuormitusjakson jälkeen kiinnitysjärjestelmässä ei ole vaurioita ja soljen paineen muutokset ovat alle 20 %; kiskon muutosten pituussuuntainen vastus on alle 20 %; nivelmuutosten staattinen jäykkyys on alle 25 %.
7	Eristysvastus	Kiinnitysjärjestelmä on testattu standardin EN13146-5 mukaisesti, ja kahden kiskon välinen eristysvastus on yli 5 kΩ.
8	Ankarat ympäristöolosuhteet	Kiinnitysjärjestelmä voidaan purkaa onnistuneesti manuaalisella purkutyökalulla 300 tunnin suolasuihkutestin jälkeen, joka on kuvattu kohdassa FI13146-6.
9	Säätömäärä kiskon vasemman ja oikean välissä	Yksisäikeisen kiskon vasemman ja oikean asennon säätö: -4~+2mm; Kiskon leveyden säätö: -8 ~ +4mm, säätötaso on 1 mm.
10	Kiskon korkeusasento	Säätömäärä on 0 mm.
11	Soljen paine ja jousialue	FC1504-tyyppinen jousitanko: soljen paine on 10 kN, jousialue on 12 mm; FC1306-tyyppinen jousitanko: soljen paine on 3 kN.
12	Upotettujen osien vetovastus	ratapölköön upotetun rautaistuimen vetovastus on vähintään 60 kN.

Seuraa Fast Clip 1504:n tekniset parametrit

Tuote nro	Materiaali	Halkaisija	Leikkeen pituus	Leikkeen leveys	Paino	HRC	Paine	Väsymystesti
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E2001	60Si2Mn	ø18			0.6	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E2007	60Si2Mn	ø18	105±5	38 max	0.62	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
PR309	60Si2Mn	ø19	130		0.91	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
PR601	60Si2Mn	ø19			0.8	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
PR415	60Si2Mn	ø20			0.8	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
PR601	60Si2Mn	ø20				44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
DI	60Si2Mn	ø18	100±3			44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E18	60Si2Mn	ø18	100±3			44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E19	60Si2Mn	ø18	100±3			44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
E20	60Si2Mn	ø18	100±3			44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
SKL12	60Si2Mn	ø13			0.53	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
Pikaleike-1508	60Si2Mn	ø15			0.58	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
Nopea leike-1501	60Si2Mn	ø15			0.58	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
Pikaleike-16	60Si2Mn	ø16			0.6	44-48	Suurempi tai yhtä suuri kuin 9,5 KN	5000000 kertaa ilman taukoa
