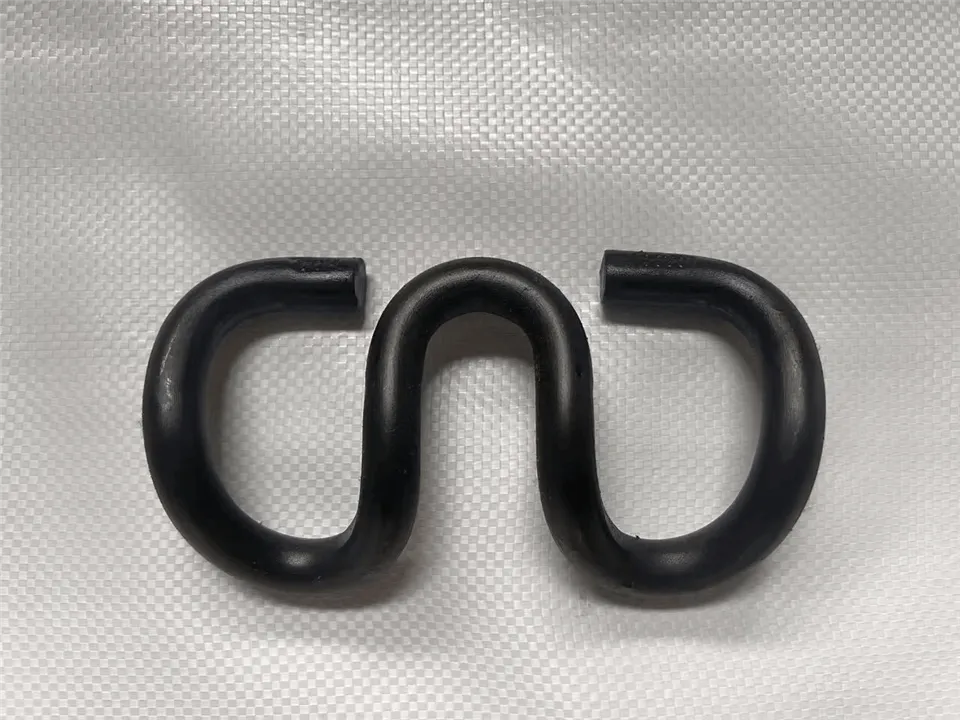

Rautatien SKL-leikkeet
|
Malli |
Materiaali |
Pintakäsittely |
Sovellettava skenaario ja rautatie |
Mittarin säätö |
Pituusvastus |
Sopivat kiinnikkeet |
Vaatimustenmukaisuus |
|
SKL 12 |
50CrVA |
Elektro-sinkitys (suurempi tai yhtä suuri kuin 25 μm) |
Kaupunkiraitiovaunu (30 kg/m kisko, alhainen{1}}nopeus) |
±4 mm |
Vähemmän tai yhtä suuri kuin 8 kN/m |
M8 pultti + litteä aluslevy |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60Si2MnA |
Kuumasinkitys (suurempi tai yhtä suuri kuin 85 μm) |
Alueellinen rahti (43–50 kg/m rautatie) |
-8-+4mm |
12-18kN/m |
M10 pultti + lukkoaluslevy |
EN 13481-3, GB/T 13489 |
|
SKL 15-HD |
55SiMnVB |
Dacromet (suurempi tai yhtä suuri kuin 8 μm) + sinkkipinnoitus |
Raskas{0}}kaivostoiminta (60–75 kg/m kisko) |
-10-+6mm |
Suurempi tai yhtä suuri kuin 20 kN/m |
M12 pultti + jousialuslevy |
AREMA 10, GB/T 13489 |
|
SKL 20-HS |
60Si2CrVA |
Dacromet + Sealant (suurempi tai yhtä suuri kuin 10 μm) |
Suuri-nopeusjuna (suurempi tai yhtä suuri kuin 250 km/h, 60 kg/m kisko) |
-6-+4mm |
15-22kN/m |
M14 pultti + lukkomutteri |
TB/T 3562, EN 13481-2 |
Käytännön laaduntarkastusluettelo rautatie SKL-liittimille
|
Tarkastuskohde |
Testimenetelmä |
Hyväksytty/hylätty kriteeri |
Näytteenottosuunnitelma |
Työkalu/viite |
|
Materiaalin aitous |
Kädessä pidettävä PMI (C/Si/Mn) |
C: 0,56-0,64 % (60Si2MnA); Si: 1,50–2,00 % |
3 kpl/erä |
Kannettava PMI-analysaattori |
|
Kovuus ja sitkeys |
Rockwell Tester + Iskutesti |
Kovuus: alueen ±2 HRC; Iskuenergia Suurempi tai yhtä suuri kuin 80 J/cm² |
5 kpl/erä |
Rockwellin testaaja, iskuntesteri |
|
Mittojen tarkkuus |
Digitaalinen paksuus + mittarilohko |
Halkaisija: ±0,2 mm; Kärjen paksuus: ±0,3 mm |
10 kpl/erä |
0,01 mm digitaalinen paksuus |
|
Pintaviat |
Visuaalinen + 10× suurennuslasi |
Ei halkeamia/purseet; Pinnoitteen kuoriminen Enintään 2 mm²; Ruoste vähemmän tai yhtä suuri kuin luokka A |
100% tarkastus |
10× suurennuslasi, GB/T 15519 |
|
Puristusvoiman vakaus |
Dynaaminen voiman testaaja |
Ei suurempi tai yhtä suuri kuin 10 % häviö 1000 jakson jälkeen |
2 kpl/erä |
Dynaaminen puristusvoiman testaaja |
|
Pakkauksen eheys |
Värähtelysimulaatio |
Ei pinnoitevaurioita 1500 Hz:n tärinän jälkeen |
3 pakettia/erä |
Tärinätestipenkki |
gnee{0}}ammattimainen toimittaja
