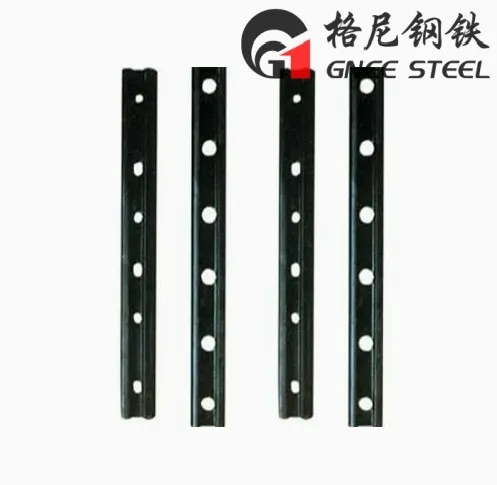

brittiläinen standardi rautatie kalalevy
British Standard Rail Fishplate, joka tunnetaan myös nimellä BS Rail Joint Bar, BS Fishplate, BS Track Joint Plate, British Rail Joint Bar ja British Rail Splice Plate, on olennainen osa rautatiejärjestelmissä, jotka on suunniteltu yhdistämään kaksi vierekkäistä kiskon osaa. Valmistettu British Standards Institutionin (BSI) standardien mukaisesti, nämä kalalevyt takaavat tasaisen laadun, luotettavuuden ja yhteensopivuuden erilaisissa kiskosovelluksissa. Niiden vankka rakenne tarjoaa turvallisen yhteyden, joka parantaa radan vakautta ja turvallisuutta, ja sillä on tärkeä rooli rautatieinfrastruktuurin yleisessä eheydessä. GNEE Rail, valmistamme monipuolisen valikoiman rautatiekalustoja, jotka täyttävät Amerikan, UIC:n, Saksan, Australian ja Afrikan standardit. Räätälöinti on saatavilla tarpeidesi mukaan. Älä epäröi ottaa yhteyttä saadaksesi lisätietoja!
British Standard Rail Fishplate -spesifikaatio
|
Tekniset tiedot |
4-pultin kalalevyn pituus (mm) | 6-pultin kalalevyn pituus (mm) | Kalalevyjen pultinreikien halkaisija (mm) | Laskettu paino per pari (4 reikää) kg) |
Laskettu paino per pari (6 reikää) kg) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
British Standard Rail Fishplate -työpaja
