BS-standardi kalalautanen

GNEE BS Standard Fish Plate on kriittinen komponentti rautatiejärjestelmissä, ja se noudattaa British Standards Institutionin (BSI) asettamia standardeja.

Railway Fishplate, joka tunnetaan myös kiskon liitoksena tai jatkospalkkina, on tärkeä rooli kahden kiskokappaleen yhdistämisessä ja yhdistämisessä, mikä varmistaa radan saumattoman ja jatkuvan toiminnan.

GNEE on luotettava rautatietuotteiden valmistaja, joka on erikoistunut korkealaatuisiin rautatiekiinnikkeisiin, erityisesti erilaisiin kevytraiteisiin, raskaisiin kiskoihin ja nosturin kiskoihin räätälöityihin kalalevyihin. Sitoumuksemme sisältää räätälöintivaihtoehtojen tarjoamisen asiakkaan erityistarpeiden mukaan. Siksi voimme valmistaa kaikentyyppisiä kalalautasia, joita tarvitset. Ota rohkeasti yhteyttä saadaksesi lisätietoja.

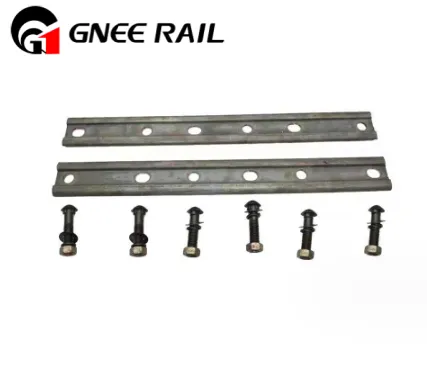

BS Standard Fish Plate

Tekniset parametrit

Tuote	BS Standard Rail Fishplate (niveltanko)
Koko	BS75R, BS80A, BS90A, BS100A, BS113A
Raaka materiaali	kiinalainen teräslaatu 40#
	C	Mn	Si	S	P
	0.27-0.48	Pienempi tai yhtä suuri kuin 0.94	0.38	Pienempi tai yhtä suuri kuin 0.058	Pienempi tai yhtä suuri kuin 0.058
Vetolujuus	Rm: 550-650 MPa
Pidentymä	A suurempi tai yhtä suuri kuin 18 %
Pinta	Tavallinen, Oxide Black tai muu tarpeen mukaan

GNEE BS:n vakiokalalevytyypit

Tekniset tiedot	4-pultin kalalevyn pituus (mm)	6-pultin kalalevyn pituus (mm)	Kalalevyjen pultinreikien halkaisija (mm)	Laskettu paino per pari (4 reikää) (kg)	Laskettu paino per pari (6 reikää) (kg)
BS50 "O"	406.4	609.6	20.64	6.68	10.14
BS60A	406.4	609.6	20.64	9.84	14.76
BS60R	406.4	609.6	20.64	8.75	13.14
BS70A	406.4	609.6	23.81	11.10	16.65
BS75A	406.4	609.6	23.81	11.82	17.73
BS75R	406.4	609.6	23.81	10.95	16.42
BS80A	406.4	609.6	23.81	13.15	19.72
BS80R	406.4	609.6	23.81	11.92	17.89
BS90A	457.2	685.8	26.99	17.49	26.23
BS95A	457.2	685.8	26.99	18.71	28.05
BS100A	457.2	685.8	26.99	19.96	29.94
BS110A	508	914.4	26.99	30.11	54.64
BS113A	507	914	27	30.11	54.64
