Kuvaus
Tekniset parametrit

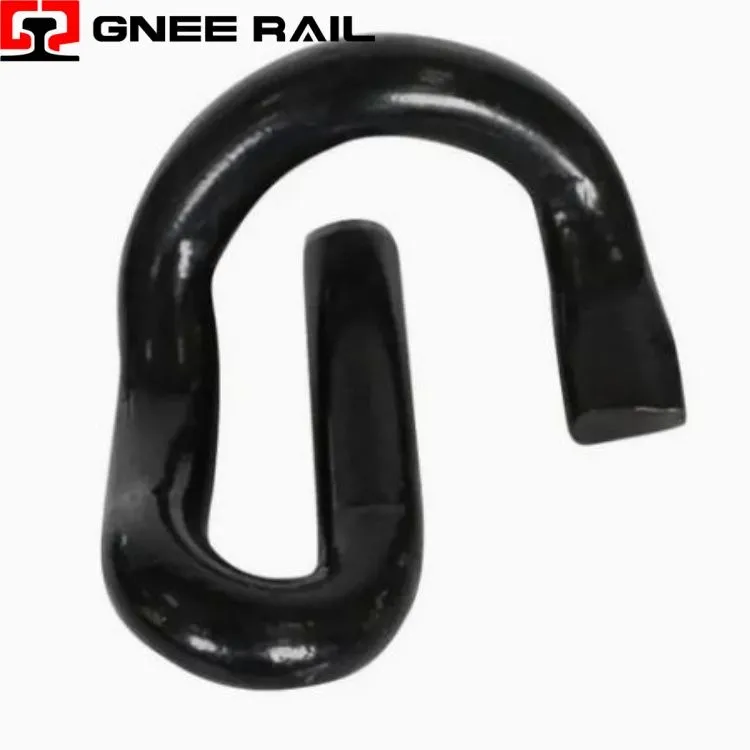

Kiskon E CLIP -kiinnitysjärjestelmä
TheRailway E{0}}Clipon jousiteräksinen kiinnityskomponentti, joka on suunniteltu kiinnittämään kiskot ratapölkkyihin joustavan taipuman avulla, jolle on ominaista sen erottuva "E"-muoto, joka tarjoaa kolmen{0}}pisteen kosketuksen kiskon jalkaan ja pohjalevyyn. Valmistettu korkealaatuisista -jousiterässeoksista, kuten 55Si7 tai C60 (DIN 17221), nämä pidikkeet toimivat muuntamalla pystysuorat pyörän kuormat kontrolloiduksi elastiseksi muodonmuutokseksi, säilyttäen tasaisen puristusvoiman ja vaimentaen dynaamisia iskuja.
Tekniset tiedot:
| Parametri | Normaali tulli | Raskas veto | Suuri{0}}nopeus | Korroosionkestävä- |
|---|---|---|---|---|
| Materiaaliluokka | 55Si7 | 60Si2CrA | 60Si2MnA | 55Si7 + pinnoite |
| Langan halkaisija | 13 mm | 16 mm | 14 mm | 13 mm |
| Puristusvoima | 7,5–8,5 kN | 11,0–12,5 kN | 9,0–10,5 kN | 7,5–8,5 kN |
| Väsymys Elämä | 3 miljoonaa kiertoa | 5 miljoonaa kiertoa | 4 miljoonaa kiertoa | 3 miljoonaa kiertoa |
| Kovuus (HRC) | 40–44 | 44–48 | 42–46 | 40–44 |
| Pinnoitetyyppi | Musta oksidi | Musta oksidi + öljy | Dacromet 320 | HDG / sinkki-nikkeli |
| Lämpötila-alue | -20 asteesta +60 asteeseen | -30 astetta +70 asteeseen | -40 astetta +80 asteeseen | -40 astetta +80 asteeseen |
| Tyypillinen sovellus | Haaralinjat | Rautamalmin rautatiet | Matkustajakäytävät | Rannikko/tunneliosuudet |
Asennus- ja huoltonäkökulma:
- Kolmen-pisteen yhteysjärjestelmä:Kiinnike koskettaa kiskon jalkaa kahdessa ulkopisteessä ja pohjalevyä keskikaaressa luoden vakaan kolmionmuotoisen kuormanjakokuvion.
- Stressin jakautumisen geometria:Kaarevat varret kuormittavat asteittain kiskon rajapinnasta kiinnityspisteisiin minimoiden jännityksen keskittymisen missä tahansa yksittäisessä paikassa.
- Poikkeutuspolun optimointi:"E"-geometria tarjoaa määritellyn elastisen taipumaradan, joka estää plastisen muodonmuutoksen jopa toistuvissa ylikuormitusolosuhteissa.
Huolto ja käyttönäkökulma
- Kuumamuovauksen tarkkuus:Tangot kuumennetaan 950–1050 asteeseen ja muodostetaan progressiivisissa muotteissa, ja lämpötilavalvonta varmistaa tasaisen materiaalivirtauksen ilman pintavirheitä.
- Ohjatut jäähdytysprofiilit:Muotoiltuja pidikkeitä jäähdytetään kontrolloidusti jäännösjännityksen kertymisen estämiseksi, mikä voi aiheuttaa mittojen epävakautta tai ennenaikaista vikaa.
- Automaattinen mittatarkastus:Nopeat{0}}optiset järjestelmät mittaavat kriittisiä parametreja, kuten jalkojen leveyttä (±0,5 mm), kruunun korkeutta ja symmetriaa nopeudella, joka ylittää 60 klippiä minuutissa.
Gnee Professional -toimittaja
Suositut Tagit: kiinnikkeet rautatieklipsi e kisko, Kiina kiinnikkeet rautatieklipsi e kiskon valmistajat, toimittajat, tehdas
