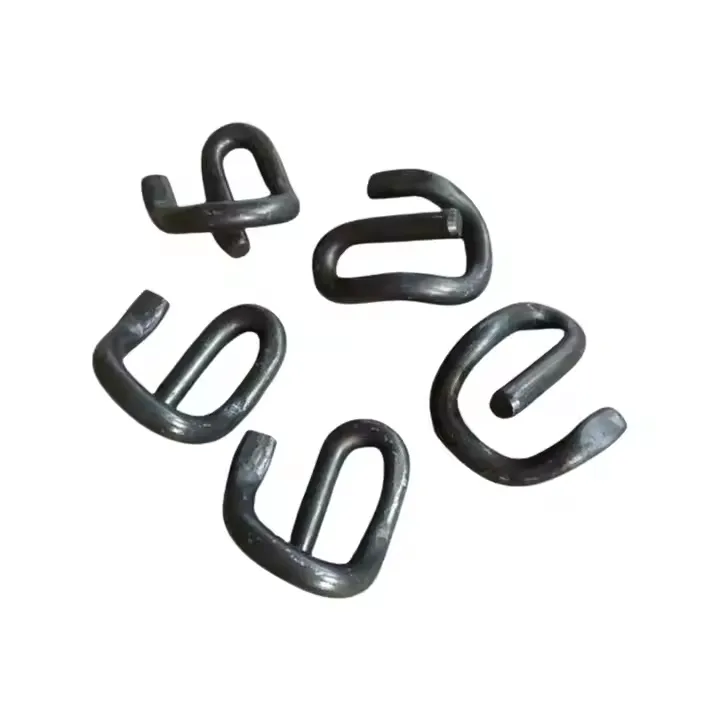

Teräksinen rautatie E-klipsi

Kiskoklipsiä käytetään kiskojen kiinnittämiseen alla olevaan pohjalevyyn yhdessä betonipölkkyjen kanssa. Kiskojen kiinnittämiseen alla olevaan pohjalevyyn tai Sleeperiin käytetään monenlaisia erilaisia raskaiden{1}}kiinnikkeiden tyyppejä, joista yksi on E-klipsi, joka on muotoiltu jäykäksi paperiliittimeksi. Toinen on SKL Tension Clamp, joka on myös eniten käytetty tyyppi kaikkialla maailmassa. Muut, kuten KPO Clamp ja Nabla Clip, joita käytetään myös erilaisissa tilanteissa.

Kuvaus

Tekniset parametrit

↵Rail e clip Kiinnitysjärjestelmä

Railway E{0}}Clipiä pidetään usein erillisenä hyödykkeenä, mutta sen todellinen arvo selviää, kun sitä analysoidaan useiden toisistaan riippuvaisten linssien läpi:dynaaminen jousi, korroosiota-suojaava, laadunvarmistus-komponentti ja taloudellinen vipu. Tämä monikulma-analyysi paljastaa, miksi se on edelleen määritellyin elastinen kiinnike maailmanlaajuisesti, ei pelkästään perinteen vuoksi, vaan sen kriittisten suorituskykyvektorien välisen tasapainon vuoksi.

Tekniset tiedot:

Analyysikulma	Perustiedot ja ominaisuudet	Vaikutukset suunnitteluun, hankintaan ja toimintaan
1. Mekaaninen jousi: voima ja liike	Materiaali:60Si2Mn/60Si2CrA jousiteräs Lämpökäsittely:Karkaistu ja karkaistu Varvaskuorma:9 - 12 kN Taipuma:10 - 14 mm Väsymyselämä:> 2 miljoonaa jaksoa (EN 13146)	Suunnittelun vaikutus:Tarjoaa määritellyn, joustavan puristusvoiman, joka kiinnittää kiskon samalla kun mahdollistaa kontrolloidun liikkeen lämpölaajenemisen ja tärinän vaimennuksen vuoksi. Pitkä väsymisikä varmistaa, että tämä suorituskyky säilyy vuosikymmeniä dynaamisessa kuormituksessa, mikä suojaa radan geometriaa.
2. Environmental Survivor: Kestävyys kontekstissa	Normaali viimeistely:Kuumasinkitty- (HDG), ~80 µm Premium viimeistely:Sinkki-Alumiini (ZnAl) tai Dacromet Korroosionkestävyys: >1000 tuntia valkoruosteeseen suolaruiskussa Käyttölämpötila-alue:-40 astetta +60 asteeseen	Hankintapäätös:Viimeistely ei ole lisävaruste, vaan elinkaaren keskeinen tekijä. HDG riittää useimpiin sisämaasovelluksiin, kun taas ZnAl/Dacromet on kriittinen rannikko-, tunneli- tai teollisuusympäristöissä. Tämä valinta vaikuttaa suoraan vaihtoväleihin ja{2}}pitkän aikavälin kustannuksiin.
3. Laatuartefaktti: vakuutus ja vaatimustenmukaisuus	Standardit:EN 13481, TB/T 3065, AREMA, asiakaskohtainen- Sertifiointi:FI 10204 3.1/3.2 Tyyppitarkastustodistukset Tuotannon valvonta:100 % mittatarkastus, erämekaaninen testaus Jäljitettävyys:Lämpönumero lopputuotteeseen	Riskien vähentäminen:Täysi jäljitettävyys ja vaatimustenmukaisuussertifikaatti eivät ole -neuvoteltavissa nopeissa-ja raskaissa{2}}kuljetusprojekteissa. Ne muuttavat leikkeen yleisestä osasta tarkistetuksi turvakomponentiksi, mikä yksinkertaistaa tarkastuksia ja varmistaa järjestelmän yhteentoimivuuden.

Milloin se voiEiOle ensimmäinen valinta:

Äärimmäisen raskaaseen{0}}puunsiirtoon: A Ruuvi Spikevoi tarjota ylivoimaista vetovastusta-.

For Ultra-High-Speed (>300 km/h) Premium-käytävät: A Nabla (SKL) Clipvoidaan määrittää sen symmetrisen voiman jakautumisen perusteella.

Ehdoton minimihuolto ankarilla, syrjäisillä alueilla: A Deenik Clip(mekaaninen lukko) voitaisiin harkita.

Johtopäätös:

Railway E{0}}Clip onbenchmark työhevonenelastisella kiinnityksellä. Sen ylivalta ei ole sattuma, vaan seuraus siitäsuunniteltu kompromissi-erinomainen kaikissa kriittisissä suorituskyvyn, kustannusten ja luotettavuuden näkökulmissa ilman äärimmäistä huippua tai kohtalokasta virhettä. E-leikkeen määrittäminen on perusteltu päätöstodistettu suorituskyky, hallittava riski ja vakaa elinkaaritalous, mikä tekee siitä oletusarvon-ja usein viisaimman-valinnan suurimmalle osalle nykyaikaisista betoni-makkurisovelluksista maailmanlaajuisesti.
