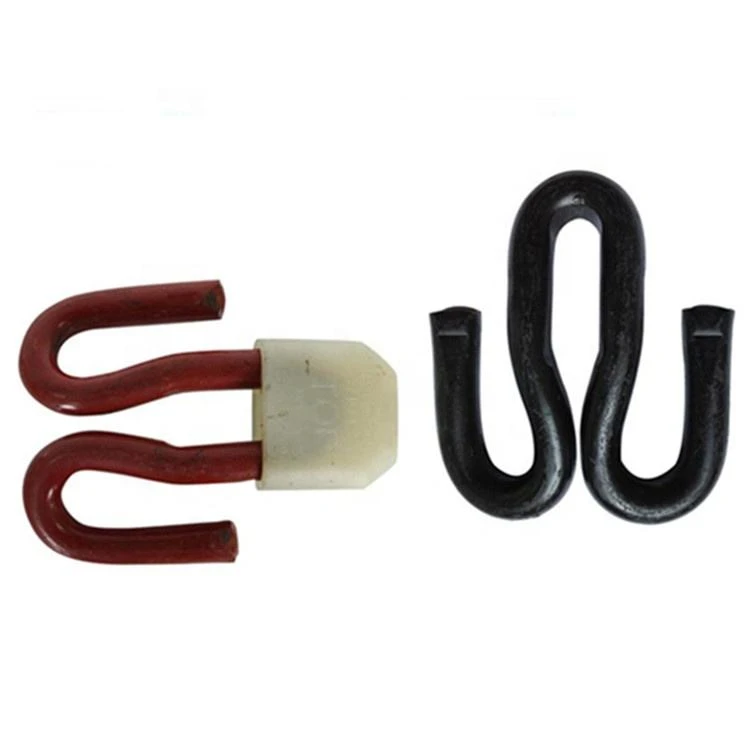

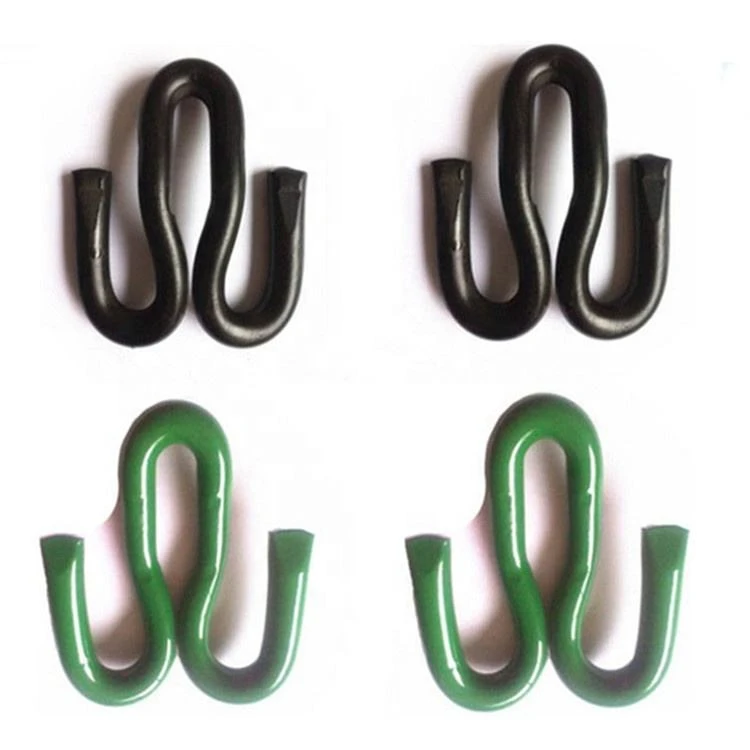

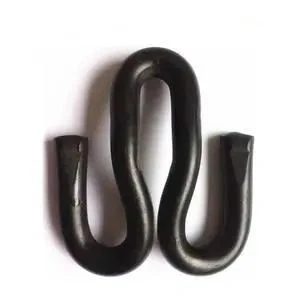

Railway Fast Clips -kiinnitys

Mallikoodi

Sovellusskenaario

Räätälöidyt suunnitteluominaisuudet

Avaimen mitat (mm)

Materiaali ja pintakäsittely

Suorituskyvyn perusindikaattorit

Asennustyökalu

FC-HSR350

Suuri{0}}nopeusjuna (suurempi tai yhtä suuri kuin 350 km/h)

Virtaviivainen jalka (pienempi ilmanvastus); Integroitu löystymistä estävä{0}}lovi

Johdon halkaisija: 14; Korkeus: 42; Avausleveys: 20

65Si2MnWA + epoksijauhemaalaus (80 μm)

Elastinen palautumisaste: suurempi tai yhtä suuri kuin 96 %; Väsymisikä: Suurempi tai yhtä suuri kuin 1,2 × 10⁷ sykliä

Digitaalinen momenttiavain (50–60 N·m)

FC-HD40

Raskas{0}}rahti (akselipaino 40t)

Paksutettu jalka (7,0 mm); Kulutusta-kestävä seospinta

Johdon halkaisija: 16; Korkeus: 48; Avausleveys: 23

55SiMnMo + sinkki-alumiinipinnoite (20 μm)

Varvaskuorma: 18–22 kN; Vetolujuus: suurempi tai yhtä suuri kuin 1500 MPa

Raskas{0}}Pneumaattinen jakoavain

FC-METRO20

Kaupunkimetro (metro)

Eristetty nylonholkki (paksuus 3mm); Korroosionkestävä-ydin

Johdon halkaisija: 13; Korkeus: 38; Avausleveys: 18

60Si2MnA + Dacromet-pinnoite (15 μm)

Eristysvastus: suurempi tai yhtä suuri kuin 10⁸Ω; Suolasumutuskestävyys: suurempi tai yhtä suuri kuin 600h

Sähköinen iskevä jakoavain (40–50 N·m)

FC-MINE30

Kaivosrautatie (pöly/happo)

Tiivistetty jalkarakenne; Hapon{0}}kestävä PTFE-pinnoite

Johdon halkaisija: 15; Korkeus: 45; Avausleveys: 21

304 ruostumaton teräs + sähkökiillotus

Hapon upotuskestävyys: suurempi tai yhtä suuri kuin 500 tuntia; Pölynkestävä luokka: IP65

Korroosionesto{0}}pneumaattinen jakoavain

FC-VALO12

Raitiovaunu (raitiovaunu)

Kevyt ontto jalka; Värikoodattu pää{0}} (sininen 12 kg/m kiskolle)

Johdon halkaisija: 12; Korkeus: 32; Avausleveys: 16

50CrVA + sinkkipinnoitus (10μm)

Asennusvoima: pienempi tai yhtä suuri kuin 25 N·m; Paino: 160g/kpl

Manuaalinen momenttiavain (30–40 N·m)

Tarkastusluokka

Testikohde

Testimenetelmä

Hyväksymiskriteeri

Vaatimustenmukaisuusstandardi

Havaintolaitteet

Näytteenottosuhde

Mekaaninen suorituskyky

Vetolujuus

Vetotestauskone (GB/T 228.1)

Suurempi tai yhtä suuri kuin 1400 MPa (raskaita{1}}kuljetusmalleja varten); Suurempi tai yhtä suuri kuin 1200 MPa (kevyt raidemallit)

GB/T 1222; ASTM A913

Elektroninen vetolujuustesteri

1 % erää kohden (min . 5kpl)

Väsymys Elämä

Väsymistestikone (UIC 515-4)

Suurempi tai yhtä suuri kuin 10⁷ sykliä (35–60 N·m syklinen kuorma, ei halkeamia)

UIC 864-3; DIN 536

Servo-hydraulinen väsymistesti

0,5 % erää kohden (min . 3kpl)

Elastinen muodonmuutos

Siirtymäanturi (ISO 7438)

Pysyvä muodonmuutos Vähemmän tai yhtä suuri kuin 0,5 mm 5000 kuormitusjakson jälkeen

ISO 7438; BS EN 13146

Laserpoikkeamamittari

2 % erää kohden (min . 10kpl)

Korroosionkestävyys

Neutraali suolaspray

Suolasumutuskammio (ISO 9227)

Yli tai yhtä suuri kuin 500 h (ei punaista ruostetta yleisissä malleissa); Suurempi tai yhtä suuri kuin 800 h (rannikkomallit)

ISO 9227; GB/T 10125

Ohjelmoitava suolasuihkutesteri

1 % erää kohden (min . 5kpl)

Acid Spray

Happosuihkukammio (ASTM G85)

Yli tai yhtä suuri kuin 300h (ei korroosiota kaivosmalleissa)

ASTM G85; DIN EN ISO 9227

Haponkestävä{0}}suihketesteri

0,5 % erää kohden (min . 3kpl)

Mittojen tarkkuus

Langan halkaisija

Digitaalinen mikrometri (GB/T 1958)

Toleranssi: ±0,1 mm (kriittiset mallit); ±0,15 mm (yleiset mallit)

GB/T 1958; ISO 8015

Digitaalinen mikrometri (0,001 mm tarkkuus)

5 % erää kohden (min . 20kpl)

Avausleveys

Vernier-satula (JIS B0601)

Toleranssi: ±0,2 mm (kaikki mallit)

JIS B0601; BS EN 12642

Vernier-satula (0,02 mm:n tarkkuus)

5 % erää kohden (min . 20kpl)

Materiaalin vaatimustenmukaisuus

Kemiallinen koostumus

Spektrometri (GB/T 4336)

Vastaa materiaalilaatuvaatimuksia (esim. 60Si2MnA: C 0,56-0,64 painoprosenttia

GB/T 4336; ASTM E415

Optinen emissiospektrometri

0,1 % erää kohden (min . 2kpl)
