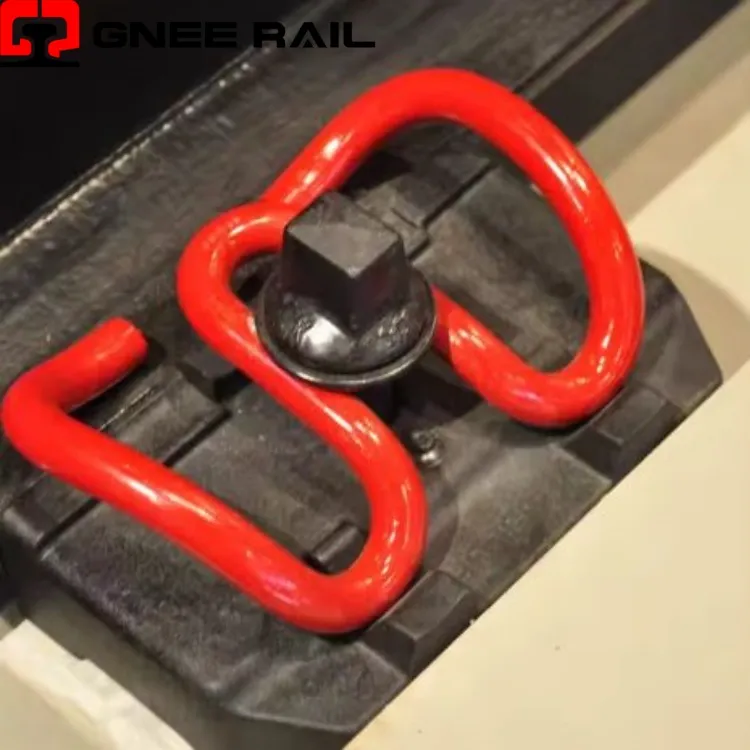

Kiskon SKL klipsikiinnitysjärjestelmä
Railway SKL Clips ovat korkean -jousiteräksestä valmistettuja elastisia kiinnikkeitä, joilla on erottuva omega-muotoinen konfiguraatio ja jotka on suunniteltu antamaan tasainen varvaskuormitus ruuvien -kiinnitysjärjestelmien avulla. Nämä pidikkeet toimivat kiristyskomponenttina täydellisissä kiskon kiinnityskokoonpanoissa, ja ne toimivat yhdessä kulmien ohjauslevyjen ja kiskotyynyjen kanssa radan geometrian säilyttämiseksi samalla, kun ne vaimentavat ohi kulkevien junien dynaamisia voimia.
Tekniset tiedot:
| Leikkeen tyyppi | Halkaisija | Varvaskuorma | Sovelluksen nopeus |
|---|---|---|---|
| SKL 12 | 13 mm | 9 kN | Jopa 200 km/h |
| SKL 14 | 14 mm | 11 kN | Jopa 250 km/h |
| SKL 15 | 15 mm | 13 kN | Jopa 300 km/h |
| SKL 24 | 16 mm | 15 kN | Raskas veto |
| Materiaali | 38Si7/51CrV4 | Lämpökäsitelty | Korroosionesto{0}}pinnoitettu |
| Vakio | UIC 864 | EN 13146 | AREMA Luku 30 |
Asennus- ja huoltonäkökulma:
- Käytetään manuaalisilla tai mekaanisilla ruuvi{0}}työkaluilla
- Taipuma asennuksen aikana osoittaa oikean kiristysvoiman
- Visuaalinen varvasvälin tarkastus vahvistaa oikean sijoituksen
- Irrotettavissa vahingoittamatta viereisiä kiskokomponentteja
- Esiasetettu ratapölkkyihin nopeutettua telojen asennusta varten
Huolto ja käyttönäkökulma
- Lineaarinen kuormitus{0}}poikkeamasuhde toiminta-alueella
- Keskisilmukka jakaa jännityksen tasaisesti klipsirungon yli
- Säilyttää määritellyn varvaskuormituksen miljoonien kuormitusjaksojen jälkeen
- Kestää kiskon noston-jopa 3 mm ilman pysyvää säätöä
- Tarjoaa joustavan pidätyksen sekä pysty- että sivuttaisvoimille
