Kuvaus
Tekniset parametrit
Rail skl Clip kiinnitysjärjestelmä

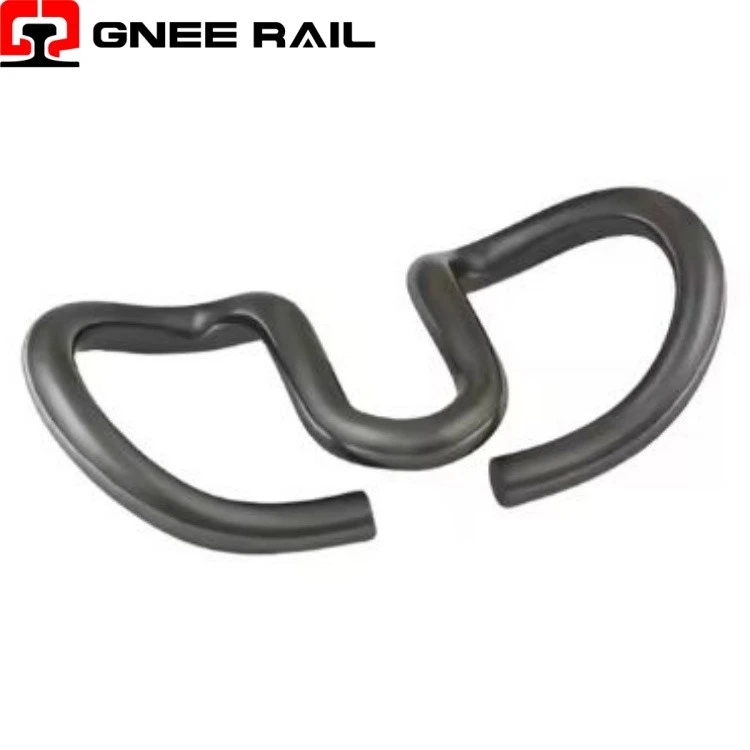

Railway SKL Clip on symmetrinen V{0}}muotoinen elastinen kiinnike, joka on suunniteltu vaativiin kiskosovelluksiin. Valmistettu korkealaatuisesta-seostetusta jousiteräksestä, ja sen ainutlaatuinen keskitappirakenne tarjoaa täydellisesti tasapainoisen puristusvoiman kiskon jalan molemmille puolille. Tämä geometria eliminoi vääntöjännityksen ja varmistaa tasaisen suorituskyvyn äärimmäisissä kuormituksissa. Ihanteellinen-nopeille linjoille ja raskaille-kuljetuskäytäville, SKL-kiinnike tarjoaa poikkeuksellisen vastuksen tärinän löystymiselle säilyttäen samalla tarkan radan geometrian vuosikymmenten ajan.
Tekniset tiedot:
| Parametri | Arvo | Huomautuksia |
|---|---|---|
| Materiaali | 60Si2CrA | Kromiseos jousiteräs |
| Kovuus | 44 – 48 | HRC |
| Varvaskuorma | 11 – 13 | kN säädettävä |
| Taipuma | 10 – 12 | mm elastinen liike |
| Väsymys Elämä | 3,5 miljoonaa | syklit minimiin |
| Pinta | ZnAl4 pinnoite | 2x HDG korroosionkestävyys |
| Kiskojen tyypit | 54E1, 60E1 | UIC-standardiprofiilit |
| Työkalu | SKL-applikaattori | Hydraulinen tai manuaalinen |
| Vakio | EN 13230-5 | eurooppalainen noudattaminen |
Asennus- ja huoltonäkökulma:
- Symmetrinen V{0}}muoto kohdistaa saman paineen molempiin kiskon jalan reunoihin.
- Keskikääntöpiste eliminoi pyörimismomentin dynaamisen kuormituksen aikana.
- Tasapainotettu voima estää kiskon pään ja hartioiden epäsymmetrisen kulumisen.
- Stressin jakautuminen pidentää väsymyksen kestoa yli kolmen miljoonan syklin.
- Tasainen kiinnitys säilyttää mittarin tarkkuuden{0}}suurten nopeuksien kaarteissa
Huolto ja käyttönäkökulma
- Erillinen hydraulityökalu varmistaa tarkan varvaskuormituksen joka kerta.
- Kalibroitu asennus eliminoi inhimilliset virheet voimansäädössä.
- Visuaalinen ilmaisin vahvistaa oikean kiinnityksen asennuksen jälkeen.
- Laadun varmentamiseen ei tarvita vääntömomentin mittaustyökaluja.
- Tasainen asennus koko kiskon pituudella varmistaa tasaisen suorituskyvyn.
Gnee Professional -toimittaja
