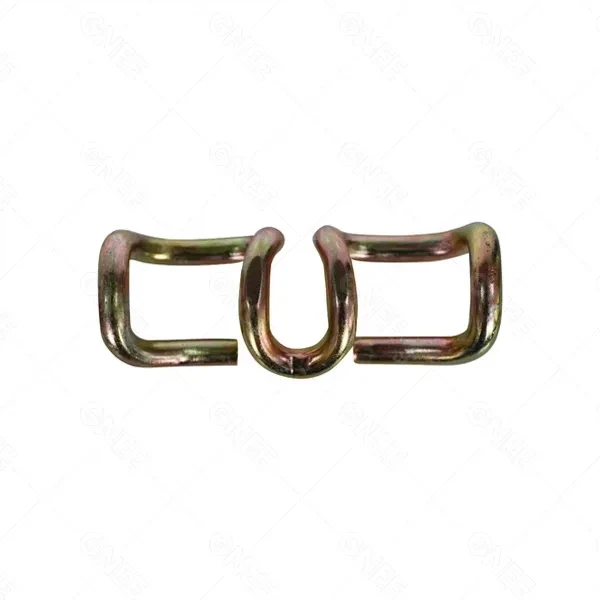

Kuvaus
Tekniset parametrit
Rautateiden SKL-leikkeet - Cross-Standardi suorituskyvyn vertailu
| Kansainvälinen standardi | SKL malli | Materiaalitarve | Tärkeimmät mekaaniset indikaattorit | Korroosionkestävyysstandardi | Väsymystestin kriteerit | Mitattoleranssi | Sertifiointivaatimus |
|---|---|---|---|---|---|---|---|
| UIC 864-3 (kansainvälinen) | SKL UIC-1 | 55SiMnMo (min . 95% puhtaus) | Vetolujuus: suurempi tai yhtä suuri kuin 1450 MPa; Kovuus: HRC 43–48; Elastinen moduuli: 200–210 GPa | ISO 9227 (NSS): Yli tai yhtä suuri kuin 600 h (ei punaruostetta) | 10⁷ sykliä (40–60 N·m kuorma, ei halkeamia) | Langan halkaisija: ±0,1 mm; Korkeus: ±0,3 mm | UIC-tuotetodistus; ISO 9001 |
| DIN 536 (Saksa) | SKL DIN-3 | 60Si2MnA (C: 0,56–0,64 paino-%) | Vetolujuus: suurempi tai yhtä suuri kuin 1500 MPa; Kovuus: HRC 44–49; Myöntövoima: suurempi tai yhtä suuri kuin 1300 MPa | DIN EN ISO 9227: Yli tai yhtä suuri kuin 550 h (ei punaista ruostetta) | 8 × 10⁶ sykliä (45–55 N·m kuorma, ei halkeamia) | Langan halkaisija: ±0,08 mm; Korkeus: ±0,25 mm | DIN-sertifiointi; IEC 61373 |
| GB/T 12611 (Kiina) | SKL GB-12 | 60Si2MnA (Si: 1,50–2,00 paino-%) | Vetolujuus: suurempi tai yhtä suuri kuin 1570 MPa; Kovuus: HRC 45–50; Venymä: suurempi tai yhtä suuri kuin 8 % | GB/T 10125: Yli tai yhtä suuri kuin 500h (ei punaista ruostetta) | 10⁷ sykliä (35–50 N·m kuorma, ei halkeamia) | Langan halkaisija: ±0,12 mm; Korkeus: ±0,35 mm | GB Tuotteen pätevyys; ISO 14001 |
| AREMA (USA) | SKL AREMA-14 | AISI 9260 (Mn: 0,70–1,00 paino-%) | Vetolujuus: suurempi tai yhtä suuri kuin 1600 MPa; Kovuus: HRC 46–51; Iskusitkeys: suurempi tai yhtä suuri kuin 55 J (-20 astetta) | ASTM B117: Yli tai yhtä suuri kuin 400 h (ei punaista ruostetta) | 6 × 10⁶ sykliä (50–60 N·m kuorma, ei halkeamia) | Langan halkaisija: ±0,1 mm; Korkeus: ±0,3 mm | AREMA-hyväksyntä; ASTM A913 -yhteensopivuus |
| BS EN 13146 (EU) | SKL BS-24 | S600MC (myötälujuus suurempi tai yhtä suuri kuin 600 MPa) | Vetolujuus: suurempi tai yhtä suuri kuin 1400 MPa; Kovuus: HRC 42–47; Elastinen palautuminen: suurempi tai yhtä suuri kuin 95 % | BS EN ISO 9227: Yli tai yhtä suuri kuin 520 h (ei punaruostetta) | 9 × 10⁶ sykliä (30–50 N·m kuorma, ei halkeamia) | Johdon halkaisija: ±0,09 mm; Korkeus: ±0,28 mm | CE-merkintä; BS EN 15048-1 |
Rautatie SKL Clips - Yhteensopivuus ratajärjestelmän komponenttien kanssa
| SKL malli | Yhteensopiva kiskoprofiili (kg/m) | Yhteensopiva kiinnitysjärjestelmä | Sopiva kiskotyyny (materiaali/paksuus) | Vastaava pohjalevy (materiaali/erittely) | Vaadittu nukkujatyyppi | Asennustyökalujen yhteensopivuus | Kriittinen yhteensopivuuden tarkistuspiste |
|---|---|---|---|---|---|---|---|
| SKL UIC-1 | UIC 54, UIC 60 | UIC-vakiokiinnike (FP-60) | EPDM-kumi / 8mm | Q345B teräs / 280×150×16mm | Esijännitetty betoni | Pneumaattinen momenttiavain (40–60 N·m) | Kiskotyynyn puristusaste (10–15 %); Pohjalevyn reiän -kiinnikkeen kohdistus (pienempi tai yhtä suuri kuin 0,5 mm) |
| SKL DIN-3 | DIN 50E, DIN 60E | Vossloh 300-1 kiinnike | SBR kumi / 10mm | S355JR teräs / 300×160×18mm | Komposiitti nukkuja | Sähköinen momenttiavain (45–55 N·m) | Kiinnike-kisko-olkapäälle (rako enintään 0,3 mm); Kiinnittimen esijännitys (suurempi tai yhtä suuri kuin 120 kN) |
| SKL GB-12 | GB 50, GB 60 | WJ-8 nopea kiinnitin | Silikonikumi / 6mm | Q355B teräs / 290×155×17mm | Luja{0}}betoni | Digitaalinen momenttiavain (35–50 N·m) | Eriste{0}}vastuksen sovitus (Suurempi tai yhtä suuri kuin 10⁸Ω); Klipsien elastinen muodonmuutos (pienempi tai yhtä suuri kuin 0,4 mm) |
| SKL AREMA-14 | AREMA 115RE, AREMA 136RE | Pandrol Fastclip HD | Tiheys{0}}polyeteeni / 12 mm | A572 Gr.50 teräs / 320×170×20mm | Puinen (paine{0}}käsitelty) | Raskas{0}}pneumaattinen jakoavain (50–60 N·m) | Kiinnitä-pultille-kierresovitus (ei liukumista); Pohjalevyn-pidätys (suurempi tai yhtä suuri kuin 5 MPa) |
| SKL BS-24 | BS 50, BS 75 | Railtech FE -kiinnitys | Nylon{0}}komposiitti / 9 mm | S355NL teräs / 310×165×19mm | Betoni (esiporattu-) | Manuaalinen momenttiavain (30–50 N·m) | Kiskon tyynyn sivuttaissiirtymä (pienempi tai yhtä suuri kuin 1 mm); Klipsien väsymiskestävyys (suurempi tai yhtä suuri kuin 9 × 10⁶ jaksoa) |
