↵Kiskon ruuvipiikkikiinnitysjärjestelmä

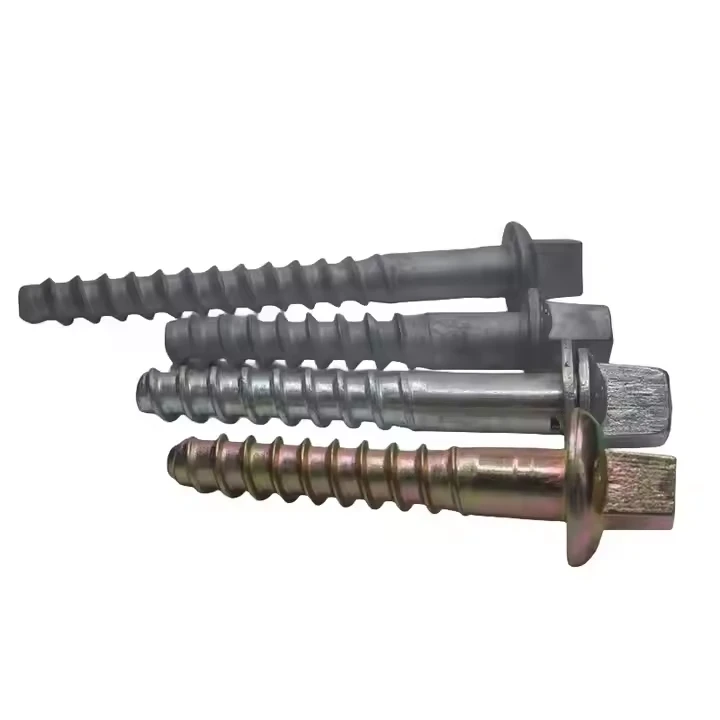

Railway Screw Spike on raskas -kierrekiinnike, joka on suunniteltu kiinnittämään kiskot tai pohjalevyt puisiin ratapölkkyihin mekaanisella kierreliitännällä. Se tarjoaa ylivoimaisen vetovastuksen-käyttöisiin piikkeihin verrattuna. Karkeat neliömäiset-kierteet ja suuri taottu pää asennetaan kiertämällä esi-porattuihin ohjausreikiin, jotka luovat pysyviä kierteisiä uria puuhun. Tämä rakenne tarjoaa poikkeuksellisen kestävyyden kiskon pitkittäisvirumista ja pystysuuntaista nostoa vastaan, joten se sopii erityisen hyvin{6}}rasitusraiteille, kuten kaarteille, kalteville ja liitoksille, joissa perinteiset piikit voivat löystyä dynaamisten kuormien vaikutuksesta.
Tekniset tiedot:
| Parametri | Vakioruuvipiikki | Vahva{0}}variantti | Rannikko/merivariantti |
|---|---|---|---|
| Langan tyyppi | Neliö-leikkaus, 5 TPI | Syvä neliö-leikkaus, 4 TPI | Neliö-leikkaus, 5 TPI |
| Pään suunnittelu | Soikea jakoavaimella | Vahvistettu kartiomainen pää | Soikea, kuumasinkitty{0}} |
| Tyypillinen koko | Halkaisija 19 mm × 150 mm | 22 mm halkaisija × 165 mm | Halkaisija 19 mm × 150 mm |
| Asennusmomentti | 350-450 Nm | 450-550 Nm | 350–450 Nm (tiivisteaineen kanssa) |
| Ohjausreiän halkaisija | 16 mm | 18 mm | 16 mm (korroosio-estetty) |
| Avainsovellus | Päälinjan puiset ratapölkyt | Raskaat{0}}kaivosradat | Puusillat ja laiturit |
Mekaaninen ja asennusnäkökulma
Kierteen geometrian optimointi: Karkeat neliömäiset kierteet (yleensä 4–6 lankaa tuumaa kohti) maksimoivat puukuitujen kiinnittymisen ja minimoivat asennusvääntömomentin.
Pään konfigurointi: Suuri soikea tai kartiomainen pää jakaa puristuspaineen laajasti kiskon alustan tai sidelevyn poikki, mikä vähentää puun pinnan murskaamista.
Stressin jakautuminen: Langat siirtävät kuormaa vähitellen upotettua pituutta pitkin alentaen jännityshuippupitoisuuksia, jotka aiheuttavat puun halkeamista ohjatuissa piikissä.
Kiertymisen esto-ominaisuudet: Joissakin malleissa on uurretut varret tai kierretyt langat, jotka estävät tärinän löystymisen ajan myötä.
Talous- ja soveltamisnäkökulma
- Precision Preparation: Vaatii tarkasti poratut ohjausreiät (halkaisija ~ 80 % piikin ytimestä), jotta varmistetaan oikea kierteen muodostus ilman liiallista puun poistoa.
- Vääntömomentti-Hallittu asennus: Lopullinen jännitys kalibroidaan asennusvääntömomentilla (usein 300–500 Nm), mikä mahdollistaa tasaisen esijännityksen kaikissa piikeissä.
- Uudelleenkiristysmahdollisuus: Voidaan kiristää uudelleen, jos löystyminen tapahtuu, toisin kuin käytetyt piikit, jotka on vaihdettava tai ajettava uudelleen.
