Kuvaus
Tekniset parametrit

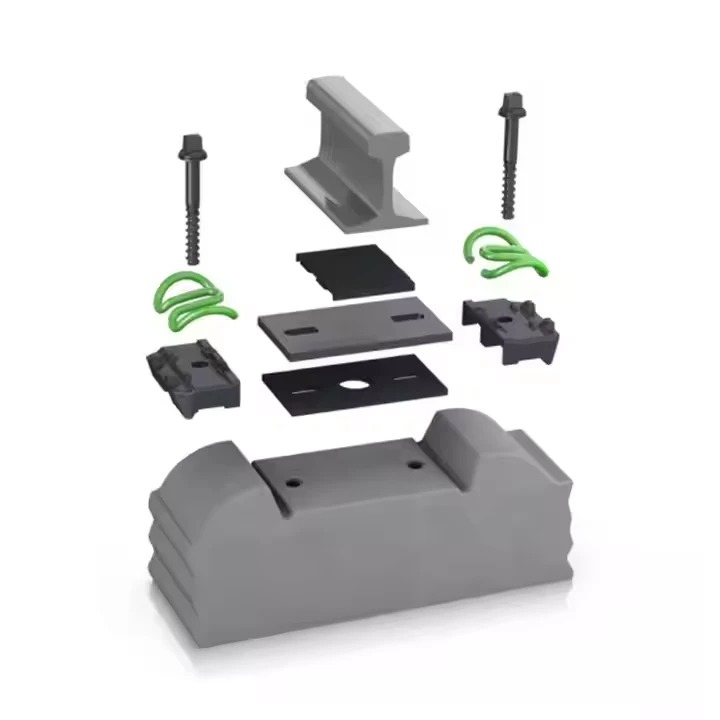

Rautatie kiinnitysjärjestelmän komponentit ja standardit
| Luokka | Komponentti | Funktio | Yleiset tyypit/esimerkit | Materiaali/standardit |
|---|---|---|---|---|
| Kiinnittimet | Kisko | Kiinnitä kisko nukkujalle | Pandrol E-Clip, SKL-jännitysleike, Nabla Clip | Jouseteräs (EN 10270) |
| Pohjalevy | Jaa kuorma, tarjoaa kiskon kaltevuuden | Zwergschwelle -levy, kalteva pohjalevy | Valurauta, taottu teräs (EN 1563) | |
| Pultit/mutterit | Korjaa leikkeet/levyt ratapölkkyihin | M24/M30 -pultit, koukkupultit | Luokka 8.8/10,9 teräs (ISO 898) | |
| Eristys | Eristeet | Sähköisellä eristää kiskot | Nailoneristimet, yhdistelmävälittäjät | PA66, lasikuitu (UIC 864) |
| Vaimennus | Kiskot | Vähentää tärinää/melua | Kumityynyt, eva, polyuretaanikerrokset | Kierrätetty kumi (EN 13481) |
| Ankkurointi | Ruuvipiikit | Ankkurit kiskot betoni -ratapölkkyihin | SS -Uniper -ruuvit, joustavat piikit | Hiiliteräs (Arema Ch.30) |
Kiinnitysjärjestelmätyypit sovelluksen mukaan
| Järjestelmätyyppi | Nukkujatyyppi | Tyypillinen käyttötapa | Esimerkit | Standardit |
|---|---|---|---|---|
| Joustava kiinnitys | Konkreettiset ratapölkyt | Nopea kisko, metro | Vossloh 300, Pandrol FastClip | EN 13481, TB/T 3395 (Kiina) |
| Jäykkä kiinnitys | Puiset ratapölkyt | Perintö/väliaikainen linja | Koiran piikit, solmiolevyt | Arema Ch.4, JIS E1101 (Japani) |
| Suora kiinnitys | Teräs/FFU -ratapölkky | Raitiovaunut, kevytraidekautos | Suoran kiinnitysankkurit | ASTM F2465 (USA) |
