Kuvaus
Tekniset parametrit

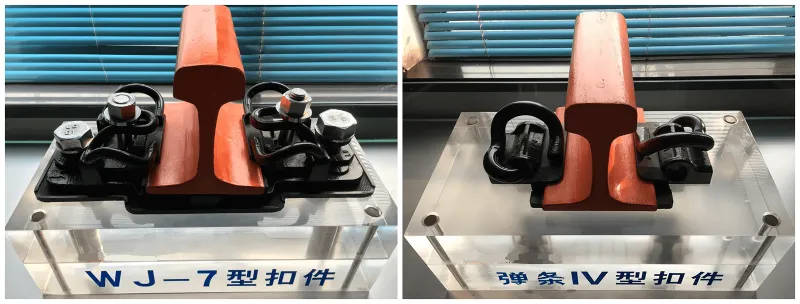

Rautatien kiinnitysjärjestelmä
| Luokka | Eritelmä | Standardi/viite |
|---|---|---|
| Mekaaninen suorituskyky | - Clip Toe Load: 8-18 kN - Sivuttainen jäykkyys: 25-60 kN/mm - Fatigue life: >3m sykliä |
DIN 45672, EN 13230-3 |
| Asennus | - Vääntömomentti: 150-350 N · M (voiteltua) - Gap -toleranssi: ± 1 mm - Liitäntälaitteen syvyys: 250-350 mm |
UIC 719R, Arema Ch.1 |
| Ylläpito | - Tarkastus: Vuotuinen (visuaalinen), 3-vuosi (kuorman tarkistus) - Replacement: Cracks >3mm or wear >30% |
EN 13848-1, UIC 721R |
Kiinnitystyyppien vertailu
| Tyyppi | Leikevoima | Sleeper -yhteensopivuus | Paras jhk |
|---|---|---|---|
| SKL15 | 15 kN | Betoni (B90) | Heavy-haul (>25T -akseli) |
| Nabla -leike | 10 kN | Puu/betoni | Kaupunkien kauttakulku |
| Pikakivi | 12 kN | Teräs/betoni | Nopea (300 km/h) |
| Pandrol E-Clip | 9 kN | Betoni (B70) | Kevyen rautatie |
Keskeiset komponentit eritelmät
| Komponentti | Materiaali | Standardit | Käyttöelämä |
|---|---|---|---|
| Joustava pidike | 60SI2CRA Spring Steel | EN 10089, ISO 683-14 | 15-25 vuotta |
| Eristyslevy | Lasitäytteinen nylon (GF-PA66) | EN 15528 | 10-15 vuotta |
| Ankkuripultti | A4-80 ruostumaton teräs | ISO 3506 | 20+ vuotta |
