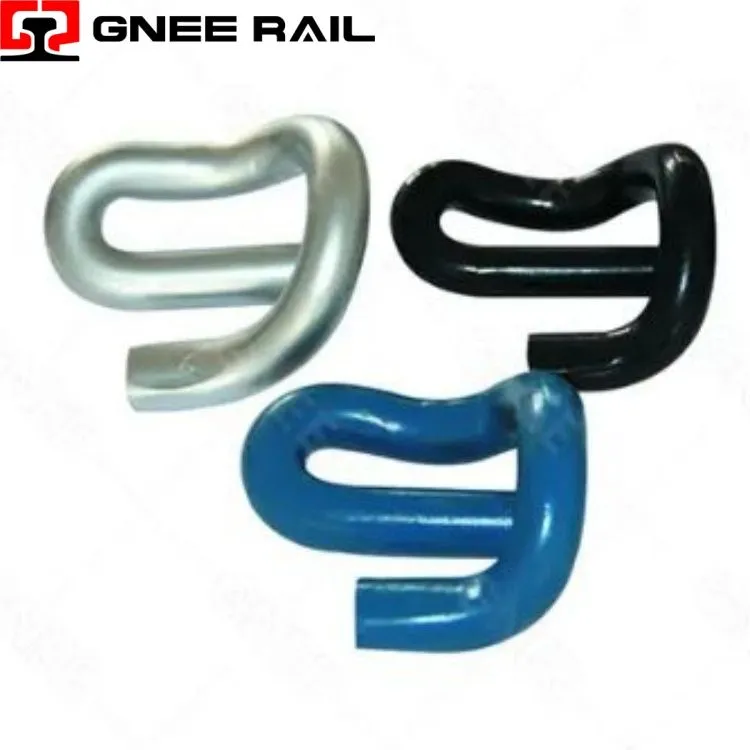

↵Rail e clip Kiinnitysjärjestelmä
Rautatie E{0}}Clip on akiristetty jousiteräksinen kiinnityslaitejoka kiinnittää kiskon jalan nukkujan olkapäähän läpielastinen taipuma ja vääntövastus-ainutlaatuinen kiskon kiinnittimien joukossaitsesäätyvä puristusvoima-joka kasvaa dynaamisen kuormituksen alla, senyhden{0}}komponentin asennusjoka ei vaadi erillisiä muttereita, pultteja tai eristeitä perusmuodossa, ja senuniversaali leikkausgeometriajohon mahtuu sekä betoni- että teräspölkkyjä 30+ kiskoprofiilien yli; visuaalisesta samankaltaisuudesta huolimatta E-Clip-muunnelmat eroavat olennaisestitangon halkaisija, varvaskuorma, väsymisluokka ja korroosiosuojaus, mikä tekee ristiin{0}}standardien korvaamisesta johtavan syyn ennenaikaiseen ulottuman levenemiseen.
Tekniset tiedot:
| Variantti | Tangon halkaisija | Nimellinen varvaskuorma | Max taipuma | Pinnoitteen soveltuvuus | Selkeä rajoitus |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7,5–8,5 kN | 12 mm | HDG, Dacromet | vain kevytraide;<22.5t axle |
| PR401 | 20 mm | 9,0–10,5 kN | 15 mm | Dacromet, Geomet | HDG kielletty (haurastumisriski) |
| FC1504 | 20 mm | 10,0–11,5 kN | 16 mm | Geomet, sinkki-hiutale | Raskas nosto; 40t pystyy |
| e2009 | 20 mm | 9,0 kN ± 0,5 | 14 mm | Musta oksidi, Dacromet | kiinalainen standardi; rainan paksuuskohtainen |
| SKL-tyyppi E-leike | 18-20 mm | 12-18 kN | 10-14 mm | HDG (vain enintään 18 mm) | Ei vaihdettavissa Pandrol-olkapäihin |
| Ruostumaton teräs | 20 mm | 8,5–9,5 kN | 15 mm | Ei vaadita | luokka 316L; 50+ vuotta rannikkoelämää; 30 % korkeammat kustannukset |
Suorituskykyalue:
Pakota-kuormasuhde– Toisin kuin ruuvipiikit, joissa on kiinteä puristusvoima, E-Clip varvaskuormituskasvaa 15–25 % pyörän läpikulun allakiskon jalan taipuman vuoksi. Tämä itse-kiristyvä toiminto vastustaa virumista raskaan akselin kuormituksen alla.
Vääntöpalkin periaate– Klipsi toimii aesijännitetty vääntötanko-, ei ulokejousi. Asennuksen aikana vääntynyt jalka varastoi energiaa mutkasäteeseen, ei suoraan osaan. Tämä jakaa rasitusta ja kolminkertaistaa väsymisiän ulokkeisiin verrattuna.
Olkapään vuorovaikutuskulma– Puristusvoimavektori onei pystysuoraan. Varvas koskettaa kiskon jalkaa 38 - 42 astetta luodenvaakasuora komponenttijoka painaa kiskoa mittapintaa vasten. Riittämätön kulma → sivuttaissiirtymä; liian suuri kulma → varvas nostaa kuormituksen alaisena.
Huolto ja käyttönäkökulma
- Musta oksidi + öljy– Alhaisimmat kustannukset, 3–8 vuoden käyttöikä kuivapainolastissa. Oksidikerros tarjoaaei katodisuojaa; rikkoutuessaan epäjaloa metallia syöpyy 0,1–0,2 mm/vuosi. Ei sovellu tunneleille, rannikolle tai märille radalle.
- Dacromet / Geomet– 12-20 vuoden käyttöikä.Sinkki-alumiinihiutalepinnoite, 8-12 µm paksuus. Ei vetyhaurastumisriskiä. Maksimi käyttölämpötila 300 astetta (rajaton rautateille). Suosittu nopealle-ja sekalaiselle liikenteelle.
- Kuumasinkitys- (HDG)– 25–40 vuoden elinikä.Rajoitettu tangon halkaisijaan Enintään 18 mm. Paksumpi osa (20 mm) uhkaa hauraita sammutushalkeamia sinkkikylvystä poistettaessa. Erittely edellyttää tuotantonäytteiden iskutestausta.
Gnee Professional -toimittaja
↵Kiskon kiinnitysjärjestelmä
Tämä raportti tarjoaa tiiviin teknisen tarkastelun Railway Clamp -järjestelmistä keskittyen niihintilapäinen/ei{0}}pysyvä toiminto, hätäkuorman-siirtomekaniikka ja yhteensopivuus ei--vakioraideosien kanssa. Analyysi välttää tarkoituksella päällekkäisyyttä aiempien keskustelujen kanssa, jotka koskevat elastisia pidikkeitä (E-Clip, SKL, Fastclip, Nabla), ruuvipiikkejä tai koiranpiikkejä. Painopiste tässä onkäytännöllinen ja erottuva: kiskoilta toipuminen, kiskon rikkoutumisen hätätilanteet ja nosturien kisko-/satamasovellukset.
Tekniset tiedot:
| Variantti | Ensisijainen sovellus | Raideosuuden yhteensopivuus | Kiinnitysmekanismi | Selkeä visuaalinen ominaisuus | Yleinen virhe{0}}valinta |
|---|---|---|---|---|---|
| GTR-1 / MCT (hätätilanne) | Raidekatkossilta | UIC54, UIC60, 115RE, 136RE | Keskisiltalevy + kaksoisvarvaskiinnikkeet | Pitkä keskilevy ulottuu murtuma; neljän -pultin kokoonpano | Käytetään pysyvänä pidikkeenä (väärä{0}}vaatii viikoittaisen vääntömomentin{1}} |
| Nosturin kiskon puristin (FPA/FPD) | Satama-/teollisuusnosturin kiskot | A100, A120, A150, ASCE 171/175 | Kiskon pään sivuleuan kiinnitys- | Puristaa kiskon päätä, ei jalkaa; ei nukkujan kiinnitystä | Tarkoitettu päälinjalle (riittämätön sivuttaiskiinnitys) |
| Eristetty lohkoliitospuristin | Eristetyt kiskon liitokset | UIC54, UIC60 | Dielektriset erotinlevyt + kiristyspultit | Näkyviä lasikuitu/epoksieristyskerroksia | Vakiopuristin asennettu-signaalipiirin vika |
| Puskurin pysäytyspuristin (liukuva) | Iskuenergian absorptio | UIC54, UIC60 | Kalibroitu liukujännitys | Pitkänomaiset pultin reiät; kulumisilmaisimet | Kiinteä puristin asennettu-ei liukutoimintoa |
| Väliaikainen rakennuspuristin | Urakoitsijan lavastus | Kaikki tasaiset{0}}alaosat | Yksinkertainen U{0}}muoto + yksi keskipultti | minimalistinen muotoilu; ei kiskojalkojen muotoilua | Käytetty pysyvässä telaketjussa (synnytysvaurio) |
Suorituskykyalue:
Kiskon katkeamisen hätäkiinnitys (liikenteen palauttaminen):
Rikkoutuneen kiskon tai hitsin rikkoutumisen jälkeen murtumakohdan poikki asetetaan kiristyspuristimet (esim. GTR-1, MCT).Kuormansiirtokapasiteetti: 80-120 kNpuristinparia kohti. Palauttaa 20 km/h kulkua välittömästi. Pysyvä korjaus tapahtuu 24-72 tunnin sisällä.
Kiskoilta suistumisen toipuminen ja kiskoilta poistotoimenpiteet:
Kiinnittää kiskot ratapölkkyihin nosturin kaiteeseen siirtämisen aikana. Estää telan siirtymisen nostokuormien (200 tonniin asti). Levitetään 2 metrin välein suistumisvyöhykkeen läpi. Irrotettu sen jälkeen, kun pyörät ovat palanneet kiskoille.
Huolto ja käyttönäkökulma
- Asennus- ja poistonopeus (hätätilanne):
- Manuaalinen puristin asennus:30-60 sekuntiakäyttämällä iskuavainta tai räikkähylsyä. Hydraulisen puristimen käyttö:15-20 sekuntia. Nopeus on kriittinen-ratakatkon hallussapitoikkunat keskimäärin 45–60 minuuttia .
- Pultin kireyden pysyvyys (viikoittainen kiristys{0}}):
- Puristimet perustuvat pultin kiristysvoimaan, eivät jousen geometriaan. Tärinä aiheuttaa10-15 % vääntömomentin menetys viikossaliikenteen alla. Viikoittainen uudelleen{1}}vääntö pakollinen jatkuvaan käyttöön. 4-6 viikon kuluttua kierteiden repeytymisriski kasvaa – puristimet on poistettu ja huollettu.
Gnee Professional -toimittaja
