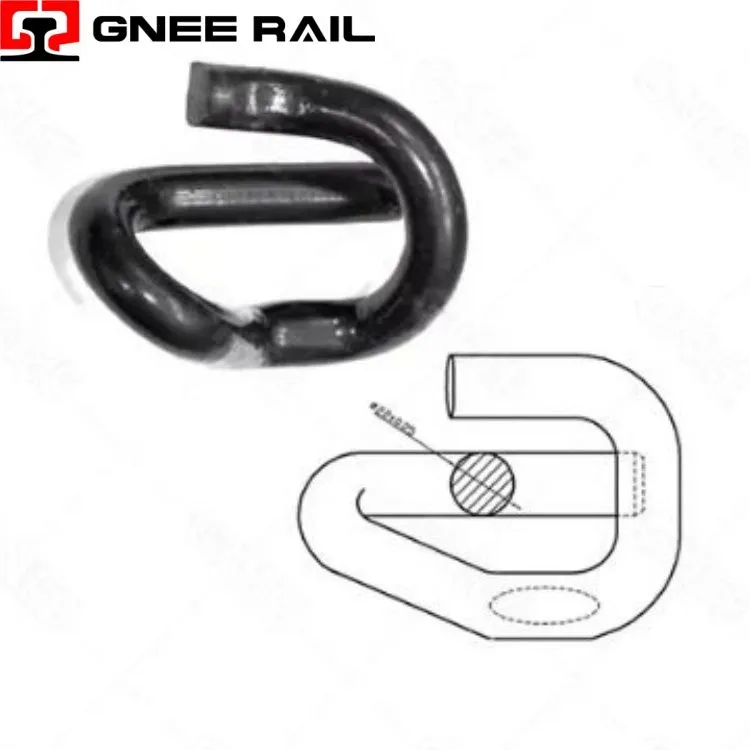

Rail E Clip -kiinnitysjärjestelmä
Railway E-Clip on vakio-voimajousikiinnitin, jolla on erottuva epsilon-muotoinen geometria ja jota käytetään betoniratajärjestelmissä. Valmistettu lämpö-käsitellystä silikoni-mangaaniteräksestä, ja se varastoi elastista energiaa asennuksen aikana ja tarjoaa jatkuvan puristusvoiman kiskon jalkaan. Suljetun-silmukan muotoilu lukittuu olkapäihin valettuihin-olkapäihin, mikä tarjoaa turvallisen kiinnityksen ja luotettavan suorituskyvyn pääradalla, suurnopeuksilla-ja tavarajunateillä.
Tekniset tiedot:
| Parametri | Erittely | Suorituskykyindikaattori |
|---|---|---|
| Jousen tyyppi | Epsilon{0}}muotoinen vakiovoima | Moni{0}}alue taivutusmuotoilu |
| Materiaali | 60Si2Mn jousiterästä | 1300–1500 MPa vetolujuus |
| Puristusvoima | 12–16 kN per klipsi | <10% relaxation over service life |
| Pystysuuntainen kapasiteetti | 20 mm elastinen taipuma | Mahtuu radan asutukseen |
| Korroosiosuojaus | Sinkki-alumiinihiutale | 1500 tunnin suolasumun kesto |
| Sertifiointi | EN 13481-2 yhteensopiva | Luokka C betonipölkkyille |
Asennus- ja huoltonäkökulma:
- Klipsi hyväksyy tavallisen eristetyn vivun sekä asennusta että irrotusta varten, eikä se vaadi hydraulisia tai pneumaattisia työkaluja.
- Määritelty työkalun kiinnitystasku vangitsee vivun ja estää luisumisen suuren{0}}voiman käytön aikana.
- Kuuluva ja koskettava palaute vahvistaa oikean istuvuuden, kun pidikevarret koskettavat täysin olkataskuja.
- Klipsirungossa olevat visuaaliset viitemerkit mahdollistavat nopean asennuksen{0}}jälkeisen tarkastuksen ilman mittauslaitteita.
Huolto ja käyttönäkökulma
- Epsilon-geometria luo ei--lineaarisen jousinopeuden, joka pehmentää alkuperäistä taipumaa samalla kun se jäykistyy äärimmäisissä kuormituksissa.
- Kiskon pystysuuntainen liike 20 mm:iin asti kestää materiaalin kimmorajoja ylittämättä tai puristusvoiman menettämättä.
- Klipsi vaimentaa korkeataajuista{0}}värähtelyä pyörän-kiskojen vuorovaikutuksesta ja vähentää ratapölkkyrakenteeseen siirtyviä kuormia.
- Vääntövakaus on luontainen symmetriselle rakenteelle, mikä estää pyörimisen tai liikkumisen olkapääkotelon sisällä.
Gnee Professional -toimittaja
