Kuvaus
Tekniset parametrit

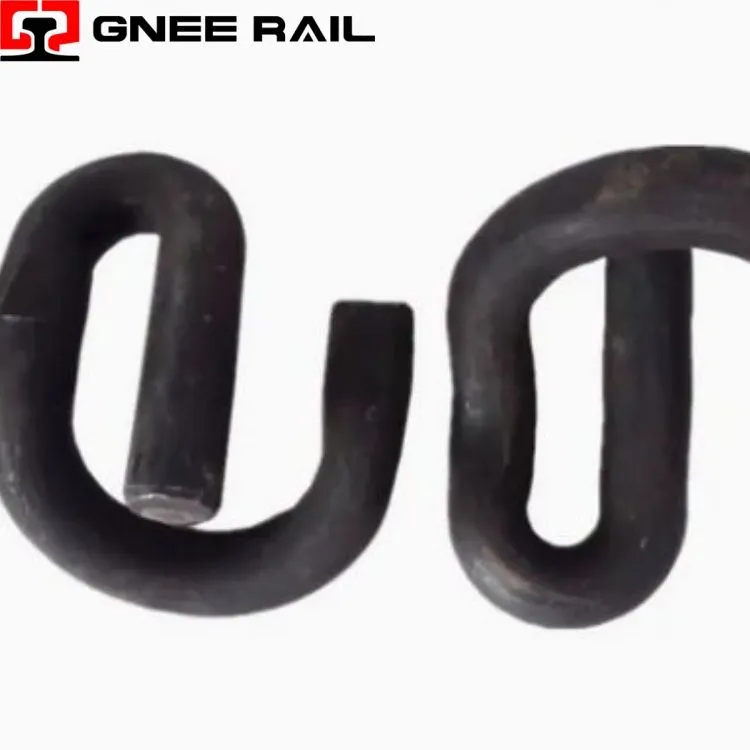

Rail E Clip -kiinnitysjärjestelmä
Railway E{0}}Clip on joustava jousikiinnike, jolla on erottuva epsilon-muotoinen geometria, ja se on suunniteltu betoniradalle. Valmistettu korkealaatuisesta-jousiteräksestä tarkkuusmuovauksen ja lämpökäsittelyn avulla, ja se tarjoaa jatkuvan puristusvoiman elastisen taipumisen ansiosta. Suljetun-silmukan muotoilu varmistaa positiivisen pysymisen valettu-olkapäissä ja tarjoaa luotettavan kiskon pidätyksen nopeisiin-, raskaisiin-kuljetuksiin ja joukkoliikennesovelluksiin maailmanlaajuisesti.
Tekniset tiedot:
| Parametri | Erittely | Suorituskykyindikaattori |
|---|---|---|
| Geometrinen muoto | Epsilon (ε) -profiili | Kolmen-vyöhykkeen stressin jakautuminen |
| Materiaaliluokka | 60Si2Mn / 55Si7 jousiteräs | 42-48 HRC kovuus |
| Puristusvoima | 11-15 kN per klipsi | <15% relaxation after 5M cycles |
| Elastinen taipuma | 18-22 mm pystysuuntainen liike | Mahtuu radan asutukseen |
| Korroosiosuojaus | Sinkki-alumiinihiutalepinnoite | >1000 tuntia suolasuihkua |
| Väsymys Elämä | >5 miljoonaa sykliä | EN 13146-4 sertifioitu |
Asennus- ja huoltonäkökulma:
- Epsilonin (ε) muoto luo monisädejousen, joka jakaa taivutusjännityksen kolmelle erilliselle taivutusalueelle.
- Suljetun-silmukan kantapään geometria lukittuu positiivisesti olkataskuun ja estää irtoamisen korkeataajuisen-värähtelyn vaikutuksesta.
- Progressiivinen jousen jäykkyys tarjoaa mukautuvan vasteen normaaleissa kuormiuksissa samalla kun se tarjoaa tukevan pidätyksen äärimmäisen kiskon siirtymän aikana.
- Symmetrinen varsikokoonpano varmistaa tasapainoisen puristusvoiman kiskon jalan molemmilla puolilla tasaisen ulottuman pysymiseksi.
Huolto ja käyttönäkökulma
- Pii-mangaanijousiteräs (60Si2Mn / 55Si7) tarjoaa syklisessä kuormituksessa tarvittavan kovuus-sitkeystason.
- Kuuma{0}}muovaus kohdistaa raerakenteen puristimen jännitysradan kanssa luoden keskeytymättömiä kuormitusreittejä pidentääkseen väsymisikää.
- Hallitulla karkaisulla ja karkaisulla saavutetaan 42-48 HRC-kovuus ja tasainen mikrorakenne koko poikkileikkauksella.
Gnee Professional -toimittaja
