Rail E Clip -kiinnitysjärjestelmä

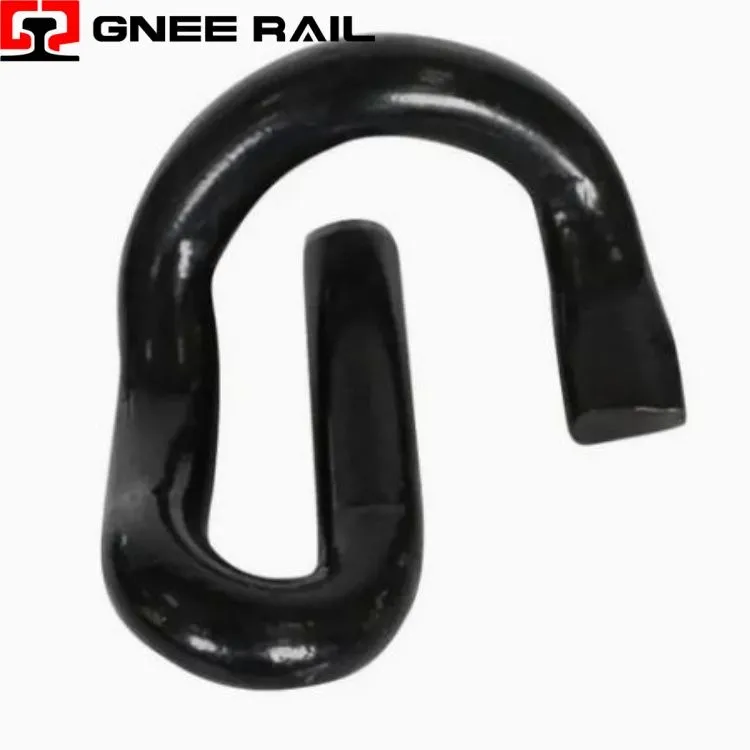

Railway E{0}}Clip on elastinen jousiteräksinen kiinnityskomponentti, joka on muotoiltu kirjaimella "E", joka kiinnittää kiskot betoni- tai puisiin ratapölkkyihin raidejärjestelmissä. Valmistettu korkealaatuisista-jousiterässeoksista, kuten 60Si2MnA:sta, tämä itse-kiristyvä pidike tarjoaa jatkuvan puristusvoiman erottuvan geometrisen muotoilunsa ansiosta. E-Clip toimii ilman kierteitä, ja se luottaa elastiseen muodonmuutokseen tasaisen varvaskuormituksen ylläpitämiseksi samalla, kun se kestää lämpölaajenemisen, dynaamisen tärinän ja pyörän kuormituksen.
Tekniset tiedot:
| Parametri | Erittely | Tyypillinen arvo/alue |
|---|---|---|
| Materiaaliluokka | Jousiterässeos | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Kovuusalue | HRC | 42-48 |
| Varvaskuorma (halkaisija 16 mm) | kgf | 500-700 |
| Varvaskuorma (halkaisija 18 mm) | kgf | 750-900 |
| Varvaskuorma (halkaisija 20 mm) | kgf | 1100-1400 |
| Väsymys Elämä | Pyörät | 5 miljoonaa ilman murtumia |
| Suurin jousivoima | kN/leike | 14 |
| Sovellettavat kiskotyypit | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Asennus- ja huoltonäkökulma:
- Vaatii erityisiä kiristystyökaluja oikeaan asetukseen ja poistamiseen
- Vääntömomentin säätöä ei tarvita kierteetön{0}}itsekiristyvän rakenteen ansiosta
- Silmämääräinen tarkastus mahdollista ilman purkamista nopeaa kunnontarkistusta varten
- Suositeltu 10-12 mm taipuman asennussyvyys optimaalisen väsymisiän saavuttamiseksi
- Takakaaren ja olkapään välisen raon tulee pysyä 3–9 mm:n sisällä
Huolto ja käyttönäkökulma
- Tarjoaa maksimikiinnitysvoiman 14 kN kiinnikettä kohti kiskon turvallisuuden takaamiseksi
- Saavuttaa 5 miljoonaa väsymisjaksoa ilman murtumia vakiokuormituksella
- Kriittinen jännityskeskittymä sijaitsee takakaaren sisäkaareessa
- Säilyttää virumisvastuksen ja vääntövakauden hitsatussa radassa
- Kovuusalue HRC 42-48 varmistaa elastisen palautumisen taipumisen jälkeen
