Rail E Clip -kiinnitysjärjestelmä

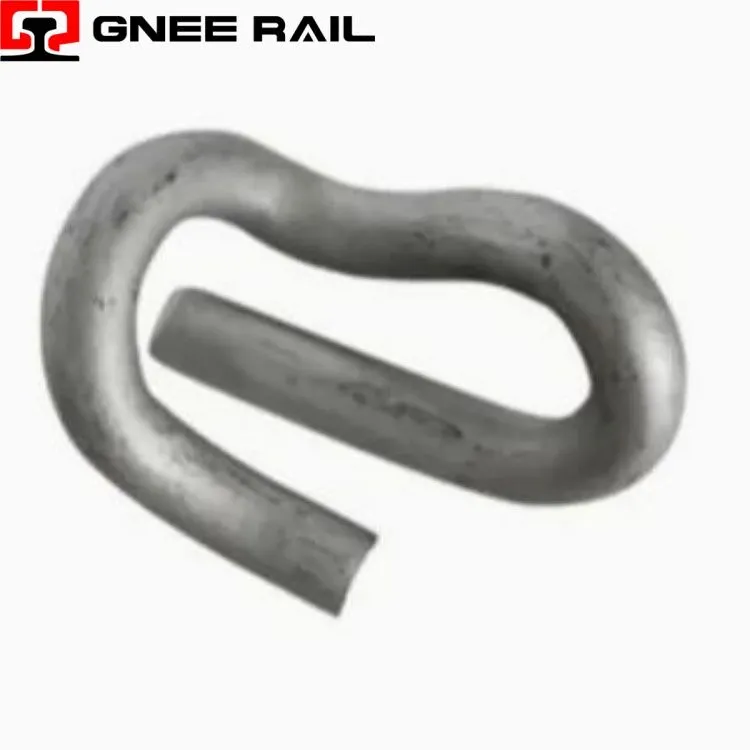

Railway E{0}}Clip on taottu elastinen kiskokiinnitys, joka on valmistettu korkealaatuisesta-jousiteräksestä. Sen ainutlaatuinen E-muotogeometria tarjoaa jatkuvan varvaskuormituksen pitääkseen kiskot ratapölkkyjä vasten dynaamisten junavoimien vaikutuksesta. Ilman pultteja tai kierteitä se luottaa elastiseen taipumiseen vaimentaakseen tärinää, vastustaakseen kiskon ryömimistä ja ylläpitääkseen ulottuman vakautta. Sitä käytetään laajalti raskailla-kuljetuksilla, matkustaja- ja kuljetusradoilla maailmanlaajuisesti.
Tekniset tiedot:
| Parametri | Kuvaus | Tyypillinen arvo |
|---|---|---|
| Materiaali | Jousiteräs standardin EN 10089 tai vastaavan mukaisesti | 60Si2Mn / 51CrV4 |
| Langan halkaisija | Normaali pyöreän tangon halkaisija | 16 mm - 20 mm |
| Varpaiden kuormitus | Puristusvoima asennettua pidikettä kohti | 10 – 14 kN |
| Väsymys elämä | Syklit ennen murtumariskiä | Suurempi tai yhtä suuri kuin 5 miljoonaa |
| Sovelluskiskotyypit | UIC / BS / AREMA profiilit | UIC54, 115RE, BS113A |
| Pintakäsittely | Korroosiosuojaustyyppi | Öljykasto / sinkitty |
| Käyttölämpötila | Ambientti radan kantama | -40 astetta +60 asteeseen |
Asennus- ja huoltonäkökulma:
- Säilyttää kiristysvoiman jopa miljoonien pyöräkuormitusjaksojen jälkeen.
- Estää kiskon kaatumisen ja raideleveyden jyrkissä kaarteissa.
- Ei asteittaista löystymistä kuten pulttijärjestelmät – elastinen rakenne on itselukittuva{0}}.
- Kestää äkillisiä iskukuormituksia ilman hauraita murtumia.
- Fail{0}}safe design: näkyvä klipsien katoaminen osoittaa, että se on vaihdettava.
Huolto ja käyttönäkökulma
- Yksi{0}}osarakenne eliminoi irralliset pienet osat työmaalla.
- Asennettu vain hydraulisella tai manuaalisella kiristintyökalulla.
- Momenttiavainta tai kiristyskalibrointia ei tarvita käytön aikana.
- Voidaan poistaa ja käyttää uudelleen, jos taipuma pysyy rajoissa.
- Estää virheellisen kokoonpanon yksinkertaisen geometrian suunnan vuoksi.
