Rautatiee CLIP-kiinnitysjärjestelmä

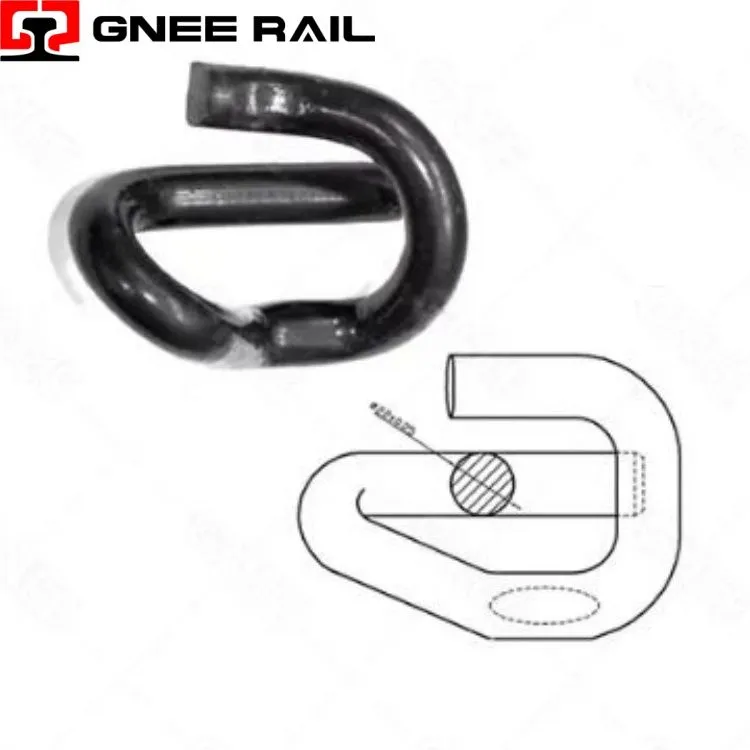

Railway E-Clip on esijännitetty, vakiovoimainen-jousikiinnike, joka on valmistettu karkaistusta ja karkaistusta jousiteräksestä, ja se erottuu suljetun-silmukan geometrisesta konfiguraatiostaan, joka muodostaa erillisen "E"-profiilin poikkileikkauksessa. Tämä kiinnitin on suunniteltu integroitavaksi valettuihin-olkapäihin betonipölkkyihin, ja se käyttää ulokejousiperiaatetta, jossa pidikkeen runko muuttuu elastisesti asennuksen aikana varastoimaan mekaanista energiaa, joka muuttuu jatkuvaksi alaspäin suuntautuvaksi paineeksi kiskon jalkaan.
Tekniset tiedot:
| Attribuutti | Tekniset tiedot | Suorituskykyindikaattori |
|---|---|---|
| Kevään periaate | Uloke suljetulla-silmukalla | Elastinen energian varastointi taipumisen kautta |
| Materiaalistandardi | Jousiteräs standardin EN 10089 tai vastaavan mukaisesti | 1 300 - 1 600 MPa vetolujuus |
| Asennusvoima | Vivulla{0}}toimiva lisäys | 200 - 400 N manuaalinen voima |
| Staattinen puristuskuorma | Kisko-istuinta kohden (2 pidikettä) | 18 – 28 kN yhteensä |
| Laatusertifikaatti | Alan standardit | ISO 9001, EN 13481 -sarjan vaatimustenmukaisuus |
Asennus- ja huoltonäkökulma:
- Positiivinen mekaaninen lukko:Suljetun -silmukan kantapään geometria kytkeytyy vastaavaan syvennykseen olkapäässä olevaan valettiin-, mikä luo positiivisen mekaanisen lukituksen, joka estää klipsiä työntymästä ulos korkeataajuisen-värähtelyn tai äkillisen sivuttaistörmäyksen vaikutuksesta.
- Pivot Pointin vakaus:Kantapää---olkapää-rajapinta toimii kiinteänä nivelenä asennuksen ja huollon aikana, mikä varmistaa, että puristusvoimavektori pysyy yhtenäisenä koko pidikkeen elastisella alueella.
- Kulutuskorvaus:Olkapäiden kosketuspinnat on suunniteltu suurilla säteillä, jotka kestävät vähäistä kulumista ajan mittaan muuttamatta pidikkeen asennettua geometriaa tai kiinnitysominaisuuksia.
Huolto ja käyttönäkökulma
- Laaja käyttöalue:Jousiterässeos- ja lämpökäsittelyparametrit on valittu säilyttämään yhdenmukaiset elastiset ominaisuudet maailmanlaajuisessa rautatieliikenteessä -40 asteesta +70 asteeseen.
- Lämpölaajenemisen koordinointi:Puristimen geometria ottaa huomioon teräskiskon, betonipölkkyjen ja itse pidikkeen välisen erotetun lämpölaajenemisen aiheuttamatta lisäjännitystä, joka vaikuttaisi puristusvoiman vakauteen.
- UV-säteilyn kestävyys:Korroosiosuojajärjestelmä sisältää UV{0}}stabiileja pintamaaleja, jotka estävät pinnoitteen eheyden heikkenemisen paljaissa radan osissa, joissa auringonvalo nopeuttaa materiaalin vanhenemista.
Gnee Professional -toimittaja
