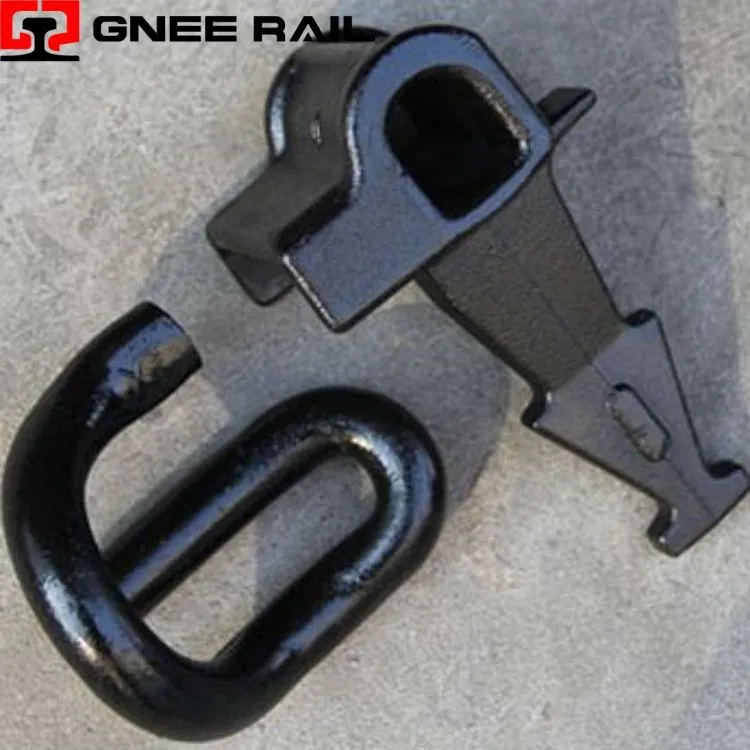

Korkea vetolujuus E-klipsi

Kiskoklipsiä käytetään kiskojen kiinnittämiseen alla olevaan pohjalevyyn yhdessä betonipölkkyjen kanssa. Kiskojen kiinnittämiseen alla olevaan pohjalevyyn tai Sleeperiin käytetään monenlaisia erilaisia raskaiden{1}}kiinnikkeiden tyyppejä, joista yksi on E-klipsi, joka on muotoiltu jäykäksi paperiliittimeksi. Toinen on SKL Tension Clamp, joka on myös eniten käytetty tyyppi kaikkialla maailmassa. Muut, kuten KPO Clamp ja Nabla Clip, joita käytetään myös erilaisissa tilanteissa.

Kuvaus

Tekniset parametrit

Rail E Clip -kiinnitysjärjestelmä

Railway E{0}}Clip on taottu jousiteräksinen kiinnike, jolla on erottuva epsilon-muotoinen geometria, ja se on suunniteltu betoniradalle. Tämä pidike toimii elastisen taipuman kautta, mikä muuntaa asennusvoiman jatkuvaksi puristuspaineeksi kiskon jalkaan. Sen suljetun-silmukan muotoilu varmistaa positiivisen pysymisen valettu-olkapäissä samalla kun se ottaa huomioon lämpölaajenemisen ja dynaamisen kuormituksen. Valmistettu tarkasti kuuma-muovauksella ja lämpökäsittelyllä, ja se tarjoaa tasaisen suorituskyvyn päälinjan,{8}}nopeuksien ja raskaiden{9}}kuljetusten sovelluksissa maailmanlaajuisesti.

Tekniset tiedot:

Parametri	Erittely	Suorituskykyindikaattori
Geometrinen tyyppi	Epsilon{0}}muotoinen, suljettu silmukka	Vankeudessa säilytyssuunnittelu
Materiaali	Jousiteräs, kuuma{0}}taottu	Bainiittinen mikrorakenne
Puristusvoima	Leikettä kohti kiskon jalassa	10–16 kN nimellisalue
Korroosiosuojaus	Sinkki-alumiinihiutalepinnoite	>1000 tuntia suolasuihkua
Käyttöikä	Päälinjasovellus	25-35 vuotta tyypillisesti

Asennus- ja huoltonäkökulma:

Suljetun-silmukan kantapään geometria muodostaa kiinteän kosketuksen olkataskuun ja estää irtoamisen korkeataajuisen-värähtelyn tai sivuttaistörmäyksen vaikutuksesta.
Tarkasti -muodostetut taivutussäteet jakavat jännityksen tasaisesti pidikkeen runkoon eliminoiden paikallisia keskittymispisteitä, jotka voivat aiheuttaa väsymishalkeilua.
Symmetrinen varsikokoonpano varmistaa tasapainoisen puristusvoiman kiskon jalan molemmilla puolilla ja säilyttää tasaisen ulottuman pysyvyyden.

Huolto ja käyttönäkökulma

Kuumata{0}}taonta kohdistaa raerakenteen puristimen jännitysradan kanssa luoden keskeytymättömiä kuormitusreittejä, jotka maksimoivat väsymiskestävyyden.
Hallittu austempering-lämpökäsittely kehittää bainiittisen mikrorakenteen, joka tasapainottaa kovuuden murtolujuuden kanssa iskunkestävyyden saavuttamiseksi.
Täysi-peittoinen ruiskutus aiheuttaa puristusjäännösjännityksiä, jotka sulkevat mikroskooppiset pintavirheet ja hidastavat halkeamien etenemistä.
