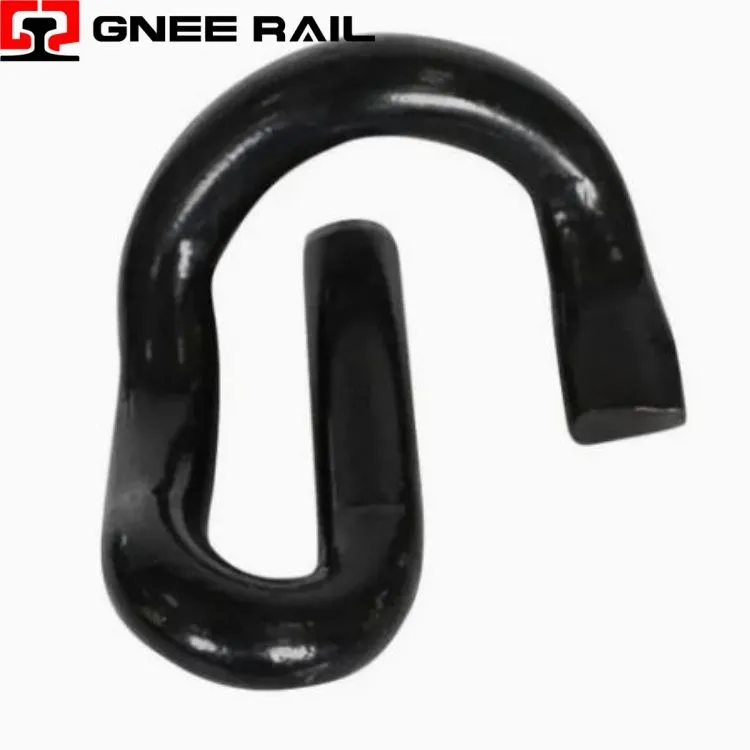

Rail E Clip -kiinnitysjärjestelmä
Railway E Clip on joustava teräksinen kiinnike, joka on suunniteltu kiinnittämään kiskot betonipölkkyihin nykyaikaisissa ratajärjestelmissä. Valmistettu korkealaatuisesta-jousiteräksestä, sen erottuva E--muotoinen profiili tarjoaa tarkan puristusvoiman samalla kun se mukautuu dynaamisiin telan liikkeisiin. Tämä pidike mahdollistaa nopean asennuksen ja irrottamisen ilman erikoistyökaluja. Sen hyväksi todettu suunnittelu varmistaa luotettavan suorituskyvyn kaukoliikenteen, julkisen liikenteen ja raskaiden{5}}kuljetusten sovelluksissa maailmanlaajuisesti.
Tekniset tiedot:
| Parametri | Erittely |
|---|---|
| Tuotetyyppi | Railway E Clip – Elastinen kiskon kiinnitin |
| Materiaaliluokka | 60Si2Mn / 51CrV4 / Jousiteräksen ekvivalentti |
| Pintakäsittely | E-pinnoite / sinkkihiutale / Geomet / Fosfatointi |
| Langan halkaisija | 14 mm – 16 mm (0,55 – 0,63 tuumaa) |
| Puristusvoima | 8 – 14 kN per leikkaus (järjestelmästä riippuvainen) |
| Elastinen taipuma | 10-14 mm työskentelyalue |
| Väsymys Elämä | Yli tai yhtä suuri kuin 5 miljoonaa sykliä ilman murtumaa |
Asennus- ja huoltonäkökulma:
- Sisältää kolme samansuuntaista jalkaa, jotka muodostavat E{0}}-muodon tasapainoiseen jousivoiman jakautumiseen.
- Sisältää kaarevia siirtymävyöhykkeitä, jotka minimoivat jännityksen keskittymisen taipumisen aikana.
- Suunniteltu symmetrisellä geometrialla, mikä mahdollistaa samanlaisen asennuksen molemmilta puolilta.
- Optimoitu jalan pituussuhde saavuttaa maksimaalisen elastisen liikeradan ennen pysyvää muodonmuutosta.
- Tarjoaa tasaisen kosketuspaineen kiskon jalan yli tarkasti{0}}muovattujen laakeripisteiden kautta.
Huolto ja käyttönäkökulma
- Asennettu yksinkertaisella viputyökalulla ilman esikiristyslaitteita-.
- Poistetaan nopeasti huollon aikana samalla poistotyökalulla.
- Mahdollistaa manuaalisen asennuksen, joka soveltuu kaukaisiin ratojen paikkoihin.
- Tukee mekanisoitua sovellusta suuriin{0}}rakennusprojekteihin.
- Mahdollistaa oikean istuvuuden visuaalisen tarkistamisen näkyvän pidikkeen kohdistuksen avulla.
