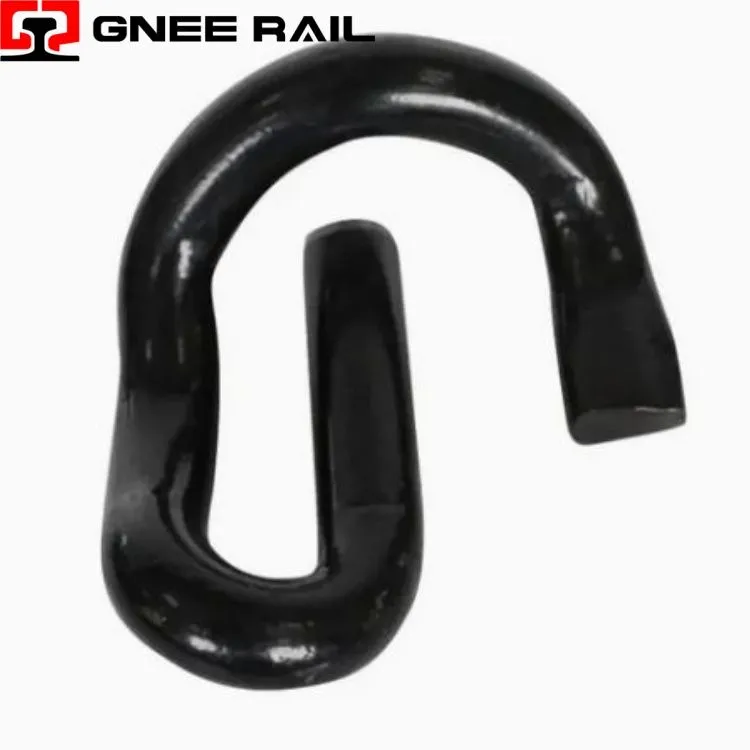

Rautatiee CLIP-kiinnitysjärjestelmä
Railway e-Clip on tehokas-taotun teräksen kiinnityskomponentti, joka on suunniteltu elastisiin kiskojen kiinnitysjärjestelmiin. Se toimii epälineaarisena vakiovoimaisena jousena, ja se käyttää tarkkaa geometrista taivutusta kohdistamaan jatkuvaa puristusvoimaa kiskon jalkaan ja vaimentaa tehokkaasti liikkuvan kaluston dynaamisia iskukuormia. Toisin kuin jäykät kiinnittimet, tämä komponentti säilyttää ulottuman eheyden ja tarjoaa korkean sähkövastuksen samalla kun se ottaa huomioon kiskon lämpölaajenemisen ja supistumisen, mikä tekee siitä välttämättömän nykyaikaisessa betoniratainfrastruktuurissa.
Tekniset tiedot:
| Ominaisuusluokka | Parametri / Ominaisuus | Suorituskykymittari |
|---|---|---|
| Geometrinen tyyppi | Epälineaarinen, jatkuva voimajousi | 2-pistekontakti (varvas ja kantapää) |
| Materiaalin erittely | Jousiteräs (esim. 60Si2Mn / 51CrV4) | Vetolujuus: 1 300 – 1 500 MPa |
| Puristusvoima | Nimellinen varvaskuorma | 10 kN – 14 kN klipsiä kohti (staattinen) |
| Väsymys Elämä | Kuormitussyklin kestävyys | >5 miljoonaa jaksoa @ 3 mm taipuma |
| Korroosiosuojaus | Korroosionesto-pinnoite | Suolasumutuskestävyys > 800 tuntia (ISO 9227) |
Asennus- ja huoltonäkökulma:
- Vakio puristusvoima:Suunniteltu erityisellä varvaskuormituksella ylläpitämään tasaisen kiskon{0}}pitovoiman toistuvista kuormitusjaksoista huolimatta.
- Väsymiskestävyys:Valmistettu korkealaatuisesta-pii-mangaanijousiteräksestä kestämään yli 5 miljoonaa dynaamista rasitusta ilman pysyvää muodonmuutosta.
- Suuri taipumakapasiteetti:Pystyy vastaanottamaan merkittävän pystysuoran kiskon noston (jopa 12–15 mm) säilyttäen samalla kosketuksen, mikä estää ratapölkkyjen "pumppaamisesta" johtuvan suistumisen.
Huolto ja käyttönäkökulma
- Työkalu-Ilmainen purku:Suunniteltu nopeaan asennukseen ja poistoon käyttämällä yksinkertaista eristettyä viputankoa, mikä eliminoi hydraulipuristimien tarpeen telan huollon aikana.
- Selkeä visuaalinen mittari:Sisältää määritellyn kantapään-to-olkapäähän -välin, jonka avulla radantarkastajat voivat visuaalisesti varmistaa oikean työntösyvyyden ja kireyden go/no{2}}go -mittarilla.
- Yhden{0}}osan käsittely:Poistaa pultattuihin kiinnitysjärjestelmiin liittyvän kokoonpanon monimutkaisuuden, mikä vähentää kiskon istuinta kohden tarvittavien irtonaisten osien määrää.
