Rautatiee CLIP-kiinnitysjärjestelmä

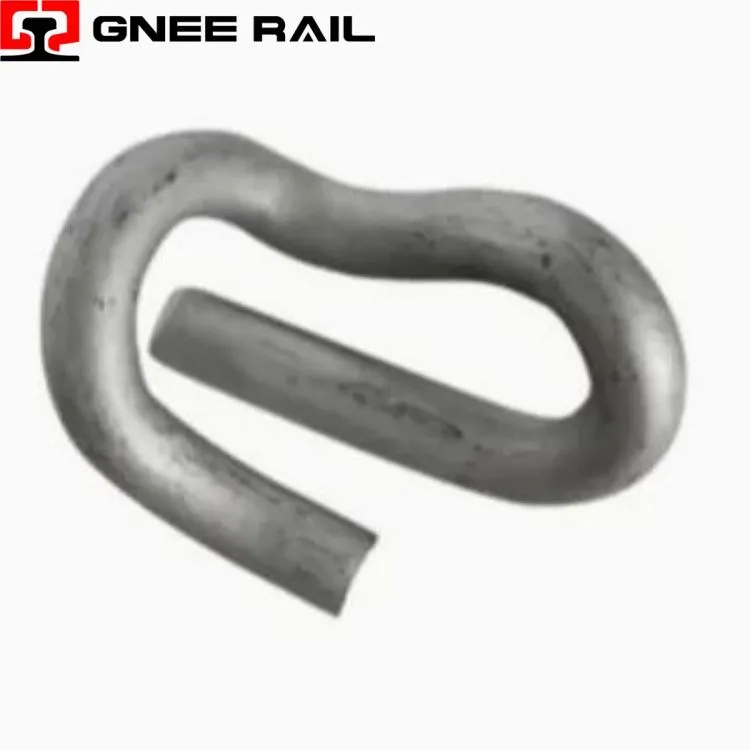

Railway e-Clip on joustava, kylmämuovattu kiinnityskomponentti, joka on suunniteltu kiinnittämään kiskon osat pohjalevyihin tai ratapölkkyihin tarkan-taivutetun lankaprofiilin avulla. Toimiessaan elastisen energian varastoinnin periaatteella tämä pidike muuntaa kohdistetun taipuman jatkuvaksi reaktiiviseksi voimaksi, joka vastustaa ohi kulkevien junien synnyttämiä sivuttais-, pituus- ja pystysuuntaisia voimia. Sen suljettu-silmukka tai puolisuljettu{6}}geometria varmistaa itse-suljettamisen ja estää irtoamisen äkillisen radan dynamiikan aikana. Eri kiinnitysjärjestelmien yhteentoimivuuteen suunniteltu e-Clip tarjoaa tasaisen suorituskyvyn vaihtelevissa radan jäykkyysvaatimuksissa ja mahdollistaa nopean kentän vaihdon ilman erikoistyökaluja.
Tekniset tiedot:
| Parametri | Erittely | Arvo / ominaisuus |
|---|---|---|
| Valmistusprosessi | Kylmämuovaus (langan taivutus) | Aiheutettu työn kovettuminen |
| Nimellinen halkaisija | Johdon poikkileikkaus- | 14 mm – 20 mm (sovelluksesta riippuen) |
| Palvelulämpötila | Toiminta-alue | -50 astetta +70 asteeseen |
| Asennusmenetelmä | Veto tai vipu | 30–60 sekuntia per leike |
| Odotettu käyttöikä | Seurantaympäristö | 20-35 vuotta liikenteen tiheydestä riippuen |
Asennus- ja huoltonäkökulma:
- Suljettu-Loppuarkkitehtuuri:Silmukka- tai ankkuroitu pää varmistaa, että pidike pysyy tukevasti olkapäässä -olkapäässä, mikä eliminoi spontaanin irtoamisen riskin korkeataajuisen-värähtelyn vaikutuksesta.
- Optimoitu taivutussäde:Strategisesti sijoitetut säteet pidikkeen runkoa pitkin vähentävät paikallisia jännityskeskittymiä, mikä edistää tasaista jännityksen jakautumista koko jousiprofiilin yli.
- Säädettävä käsivarren pituus:Epäsymmetrinen varren geometria mahdollistaa differentiaalisen voimansiirron-pidemmät varret taipuman vaimentamiseksi ja lyhyemmät varret jäykkää ankkuroimista varten ratapölkkyyn.
Huolto ja käyttönäkökulma
- Murtuman suojaus:Suunniteltu jäännöskiinnitysominaisuuksilla, jotka vangitsevat rikkoutuneet palaset fyysisesti ankkurikoteloon ja estävät ammusten vaaran katastrofaalisen vian aikana.
- Ylikuormitusvaroitusilmaisin:Progressiivinen muodonmuutoskäyttäytyminen tarjoaa visuaalisia vihjeitä -kuten aukon sulkeutumisesta tai käsivarren levittämisestä-, jotka varoittavat tarkastajia liiallisista kuormitusolosuhteista ennen täydellistä vikaa.
- Sähköeristyksen yhteensopivuus:Suunniteltu liittämään saumattomasti komposiittieristimiin ja säilyttämään ratapiirin eheyden estämällä tahattoman virran kulkemisen pidikkeen rungon läpi.
