↵Rail Nabla Clip -kiinnitysjärjestelmä

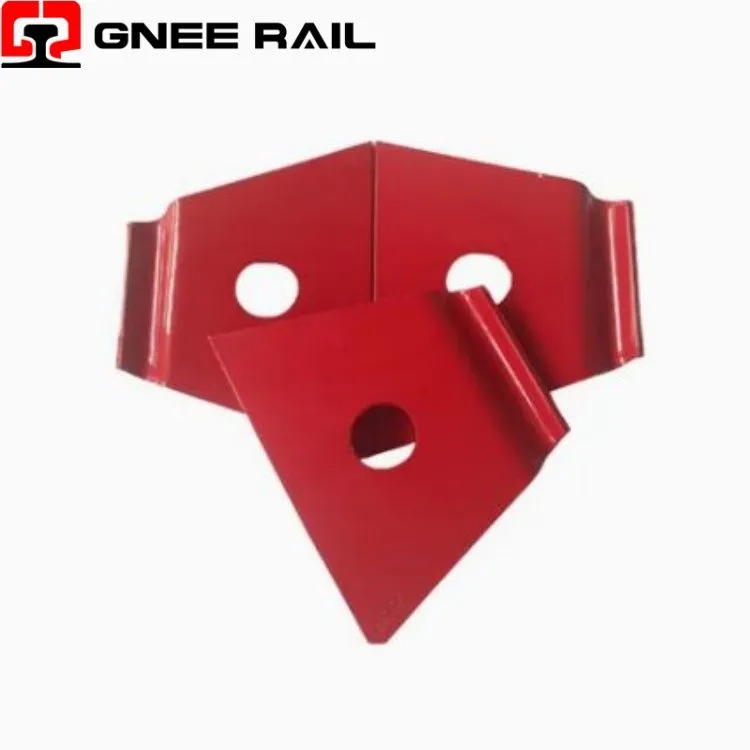

Railway Nabla Clip on symmetrinen, litteä{0}}jousikiinnike, joka on saanut nimensä käänteisen delta (∇) -muodostaan, ja se on suunniteltu betoniradalle. Valmistettu lujasta -60Si2MnA/60Si2CrA-jousiteräksestä, jonka kovuus on 42-47 HRC, se tarjoaa tasaisen puristusvoiman elastisen taipuman ansiosta. Järjestelmä sisältää eristimet ja ruuvipiikit, jotka tarjoavat sähköisen eristyksen ja erinomaisen sivuttaisvoiman absorption.
Tekniset tiedot:
| Parametri | Erittely | Suorituskykyindikaattori |
|---|---|---|
| Geometrinen muoto | Käänteinen delta (∇) / V-profiili | Tasainen-osa, kaksinkertainen-kaari |
| Materiaaliluokka | 60Si2MnA / 60Si2CrA | 42-47 HRC kovuus |
| Paksuus | 4,0 mm – 4,5 mm | Kylmävalssattu-jousiteräsnauha |
| Väsymys Elämä | 5 miljoonaa sykliä | Ei rikkoutumista standardin EN 13146-4 mukaisesti |
| Eristysvastus | Suurempi tai yhtä suuri kuin 1 × 10⁸ Ω kokoonpanoa kohti | PA66+30% lasikuitueristettä |
| Järjestelmän osat | 2 pidikettä + 2 eristettä + 2 piikkiä + 2 aluslevyä | Kiskon istuinkokoonpanoa kohti |
Asennus- ja huoltonäkökulma:
- Litteä{0}}osarakenne luo leveän suorakaiteen muotoisen tukipinnan jakaa puristusvoiman tasaisesti kiskon jalan yli.
- Leveä pintakosketus estää paikallisia "brinelling"-sisällysvaikutuksia, jotka ovat yleisiä pyöreissä{0}}langankiinnittimissä raskaan liikenteen kuormituksessa.
- Symmetrinen kaksinkertainen{0}}kaarigeometria tarjoaa tasaisen jännitysjakauman, mikä eliminoi epäsymmetrisissä klipsimalleissa esiintyvät vääntövoimat.
Huolto ja käyttönäkökulma
- Vahvistetut nailoneristeet (PA66+30% lasikuitua) tarjoavat vetolujuuden, joka on suurempi tai yhtä suuri kuin 170 MPa ja eristysvastus Suurempi tai yhtä suuri kuin 1 × 10⁸ Ω .
- Ruuvipiikit (luokka 5.6, 35# teräs) tarjoavat vetolujuuden, joka on suurempi tai yhtä suuri kuin 500 MPa ja 90 asteen kylmätaivutuskyky.
- Järjestelmä voidaan esikoota ratapölkyihin ennen toimitusta, mikä mahdollistaa nopeamman rakentamisen.
