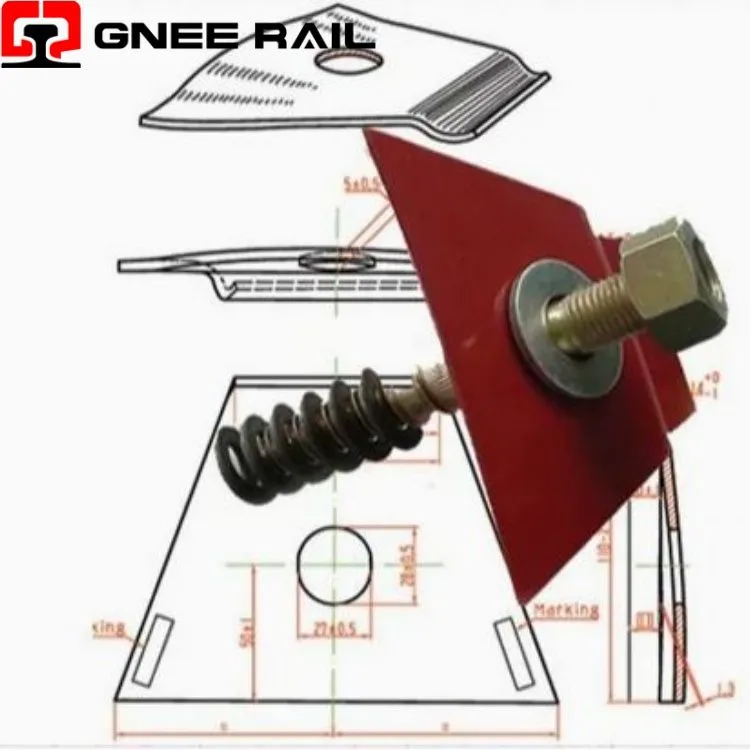

Hiiliteräs Nabla Clip

Kiskoklipsiä käytetään kiskojen kiinnittämiseen alla olevaan pohjalevyyn yhdessä betonipölkkyjen kanssa. Kiskojen kiinnittämiseen alla olevaan pohjalevyyn tai Sleeperiin käytetään monenlaisia erilaisia raskaiden{1}}kiinnikkeiden tyyppejä, joista yksi on E-klipsi, joka on muotoiltu jäykäksi paperiliittimeksi. Toinen on SKL Tension Clamp, joka on myös eniten käytetty tyyppi kaikkialla maailmassa. Muut, kuten KPO Clamp ja Nabla Clip, joita käytetään myös erilaisissa tilanteissa.

Kuvaus

Tekniset parametrit

↵Rail Nabla -kiinnitysjärjestelmä

Rautatie Nabla clip on akolmion muotoinen{0}}jousiteräskiinnitysjärjestelmänimetty sen ominaisuuden vuoksi∇-muotogeometriajoka käännyttääpystysuora kiskon taipuma ylimääräiseksi vaakasuuntaiseksi puristusvoimaksi- ainutlaatuinen kaikkien kiskon kiinnittimien joukossavain pidike, joka lisää sivuttaisrajoitusta dynaamisen kuormituksen aikana,vain kiinnike, joka on asennettu vasaralla kiinteään olakkeeseen ilman kierrekomponentteja tai salpoja, jaAinoa kiinnitysjärjestelmä, joka on sertifioitu EN13481-2 luokan C mukaan jyrkille kaarteille R150 metriin asti

Tekniset tiedot:

Vikatila	Vaikutettu komponentti	Kynnys / raja	Havaitsemisvaikeus	Seuraus
Apexin mikro{0}}halkeama	Leikkaa sisäsäde	Impact off-centre >5 mm	Näkymätön murtumaan asti (18kk)	Äkillinen täydellinen murtuma; ei aiempaa taipumaa
Alasin työkarkaisu	Olkatasku	Hardness >350 HB	Vaatii kenttäkovuusmittarin	Iskuenergia heijastaa; uusi klipsi murtuu aikaisin
Ylpeä asennus	Klipsi istuin	Flush >0,5 mm ylpeä	Visuaalinen; suorareuna	Toe load 8 kN vs 12 kN; rail creep >3 mm/vuosi
Metallurgian yhteensopimattomuus	Klipsimateriaali	60Si2MnA vs 55Si7	XRF identtinen; OES-hiiltä vaaditaan	Kylmämurtuma tai nopeutunut varpaan kuluminen
Sukupolvien yhteensopimattomuus	Clip / olkapää käyttöliittymä	Pocket depth Δ >0,8 mm	Satulan mittaus	yliajo-tai ali-istuin; voimavirhe ±25 %
Mittarilevyn viruma	PA66+30%GF-eriste	Thickness loss >2,0 mm	Tukitulma kiskon jalassa	Lateral slop >1,5 mm; mittarin leventäminen

Suorituskykyalue:

Vasaran iskuherkkyys- Nabla onAinoa tärkeä kiinnitysjärjestelmä, joka on edelleen asennettu vasaralla(2-3 lyöntiä). Iskuenergia: 80–120 J. Pois-keskiisku (<5 mm from heel centre) induces paikallinen plastinen muodonmuutos huipun kyljessä. Mikro-halkeaman syvyys: 0,1–0,3 mm. Lisääntymisaika: 12-18 kuukautta. Vika: äkillinen, ei näkyvää ennakkovaroitusta.

Alasin kulumishäiriö- Olkapään alasimen pintakäsittely-kovettuu toistuvissa klipsien asetuksissa. Kovuus kasvaa 220 HB:stä 380 HB:iin 500 jakson jälkeen. Työ-karkaistu alasinei enää ime iskuenergiaa- energia heijastuu leikkeen kärkeen. Seuraus: uusi klipsi asennettuna vanhaan olkapäähän → murtuma 1,2 miljoonalla syklillä vs. 5 miljoonan syklin sertifioitu.

Huolto ja käyttönäkökulma

Käänteisen poikkeutuksen vahvistus- Pyöräkuorma painaa kiskon jalkaa 1–2 mm. Nablan vinot jalatmuuntaa tämän pystysuuntaisen liikkeen 0,5–1,0 mm:n sivusuunnassaklipsien varpaassa lisäämällä vaakasuuntaista puristusvoimaa15-25 % kuormitettuna. Millään muulla kiinnikkeellä ei ole negatiivista Poisson-suhdetta.
Kolmen-pisteen kiilatoiminta- Leikkaa yhteystiedot osoitteessakolme karkaistua vyöhykettä: kaksi kantapääankkuria olkataskuissa, yksi varvaslaakeri kiskon jalan reunassa. Pystysuuntainen kuormitus ajaa varpaitasyvemmälle kiskon jalan kulmaanluomalla itse{0}}voimakasta pitoa. Tämä kiilautustoiminto tarjoaa40–60 % suurempi pitkittäinen rajoituskuin vastaavan varvaskuorman symmetriset pidikkeet.
