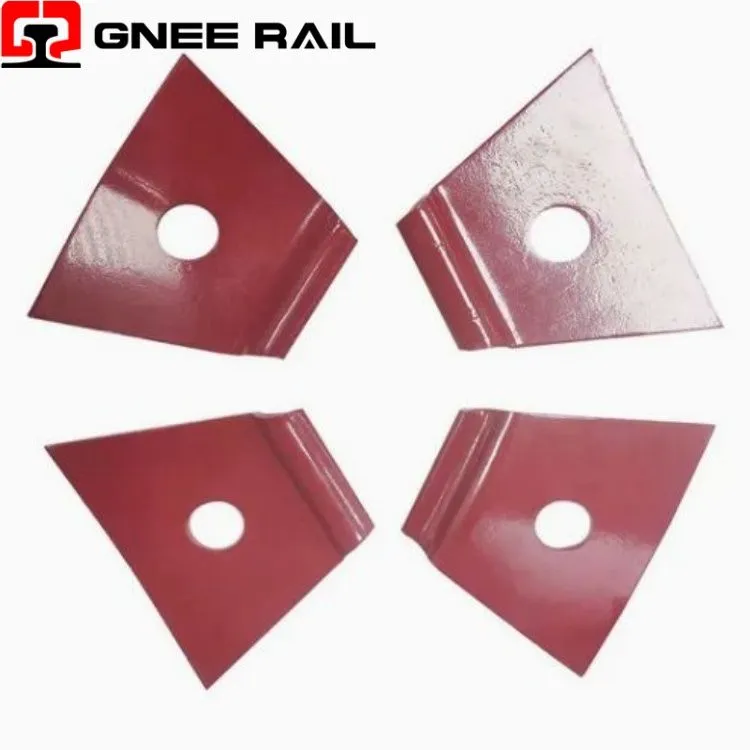

↵Rail Nabla Clip -kiinnitysjärjestelmä
Tämä raportti tarjoaa tiiviin teknisen tarkastelun Railway Nabla Clip -järjestelmistä keskittyen niihinerottuva käänteinen-V (∇) -geometria, monisuuntainen voimankehitys-ja erikoissovellus ryömintä-herkissä radan osissa. Analyysi välttää tarkoituksella päällekkäisyyden aiempien keskustelujen kanssa, jotka koskevat E-Clips-, SKL-kiristyspuristimia tai Fastclip-kiinnitysmalleja. Painopiste tässä onkäytännöllinen ja erottuva: äärimmäinen-gradienttikäyttöönotto, vaikutuksiin- perustuvat ylläpitorajoitukset ja EN13481-2 C1 -standardikehys.
Tekniset tiedot:
| Parametri | Tavallinen Nabla Clip | Tehokas{0}}versio | NABLA C1 -järjestelmä | |
|---|---|---|---|---|
| Ensisijainen standardi | EN13481-5 (raskas kuljetus) | EN13481-4 (nopea) | EN13481-2 Luokka C | |
| Sovellus | Pääraapölkyt/betoni ratapölkyt | Terävät kaarteet/kaltevuudet | Enintään 100 km/h, pienempi tai yhtä suuri kuin 26t, R150 m min | |
| Puristusvoima (vaaka) | 8-12 kN | 13-15 kN | Ei arvioitu itsenäisesti | |
| Pystysuuntainen voimakomponentti | 3-4 kN | 4-5 kN | järjestelmästä-riippuvainen | |
| Materiaaliluokka | 60Si2MnA, 60Si2CrA | Vanadiini-mikroseostettu | 60Si2Mn/Muu kuumavalssattu- | |
| Paksuus | 4,0 mm tai 4,5 mm | Ei määritelty | C1-spesifinen geometria | |
| Kovuus (HRC) | 42-47 | 42-47 | 41-46.5 |
Suorituskykyalue:
Heavy Gradients & Bridge Approaches (>1.5%):
Määritetty, missä pitkittäisvirumisvoimat ylittävät normaalin kiinnityskapasiteetin. Nabla toimittaa40-60 % parempi pitkittäinen kiinnityskuin symmetriset pidikkeet yli 1,5 %:n kaltevuuksilla, jotka saavutetaan geometrisella kiilatoiminnalla pohjalevyn olakkeen sisällä.
Ranskan TGV{0}}suurnopeusradat:
Käytetään laajasti LGV-verkoissa (Ligne à Grande Vitesse). Toisin kuin pultti{1}}pidätyt SKL-järjestelmät, Nabla tuottaa puristusvoiman kauttaohjattu mutterin kiristyskaksinkertaisessa-kantaisessa ruuvipiikissä, joka tarjoaa turvallisen kiinnityksen yli 300 km:n ajoon.
Raitiovaunu-, LRT- ja metrojärjestelmät:
Käytetty kaupunkiliikenteessämatala{0}}värähtelyn lähetys. Elastiset taipuma-ominaisuudet vaimentavat liikkuvan kaluston iskuja, mikä vähentää rakenteiden- kantavaa melua tunnelin osissa
Huolto ja käyttönäkökulma
- Väsymyksen elinikäraja (3 miljoonaa sykliä):
- Tavalliset Nabla-klipsit (paksuus 4 mm/4,5 mm, 60Si2MnA/60Si2CrA) on sertifioitu3 miljoonaa sykliä ilman murtumiaEN13481-5. Tämä on alhaisempi kuin premium-luokan SKL18/E-Clip 20 mm (5 miljoonaa jaksoa), mutta riittää 26 tonnin akselikuormituskäytäviin.
- NABLA C1 -väsymyssertifikaatti (200 miljoonaa sykliä):
- C1-versio EN13481-2-luokan C sovelluksiin on testattu200 miljoonaa sykliä-suuruusluokkaa suurempi kuin hyödykeleikkeet. Tämä kuvastaa jatkuvaa korkeataajuista-kuormitusta matkustajakäytävillä<100km/h, not heavy haul intermittent stress .
Gnee Professional -toimittaja
