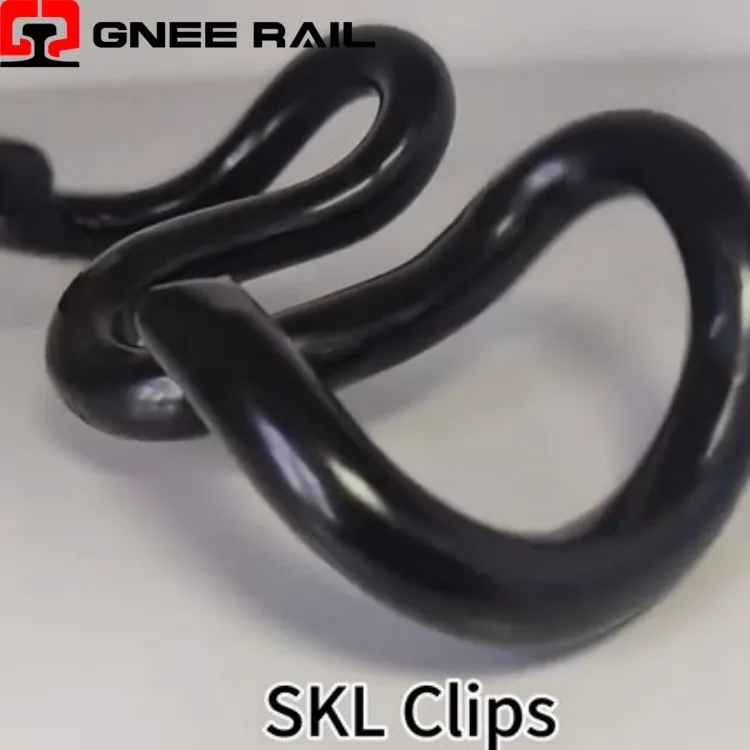

RailSKL CLIP -kiinnitysjärjestelmä
Railway SKL Clip on V-muotoinen, joustava jousikiinnike, joka on valmistettu korkean suorituskyvyn-mikro-seostetusta jousiteräksestä tarkasti kuuma-taontamalla ja kontrolloiduilla lämpökäsittelyprosesseilla. Se on erityisesti suunniteltu kiinnittämään suoraan betonipölkkyihin standardoitujen-olkakkeiden kautta. Tämä kiinnitin erottuu symmetrisestä kaksoisvarresta- ja kruunun erottuvasta geometriasta, ja se toimii puhtaalla taivutusperiaatteella, jossa kaksi jalkaa taivutetaan joustavasti ulospäin asennuksen aikana, mikä muuntaa kohdistetun pystysuuntaisen voiman jatkuvaksi vaakasuuntaiseksi puristuspaineeksi kiskon jalkaa vasten.
Tekniset tiedot:
| Parametri | Erittely | Suorituskyvyn ominaisuus |
|---|---|---|
| Geometrinen tyyppi | V-muotoinen, symmetrinen kaksois-varsi | Puhdas taivutusjousiperiaate |
| Materiaalien luokitus | Mikro-seostettu jousiteräs | 1 100 – 1 300 MPa myötöraja |
| Asennusmenetelmä | Pystysuora asennus hydraulisella tai manuaalisella työkalulla | 20 – 35 kN työntövoima |
| Elastinen taipuma | Käsivarren siirtyminen vapaasta tilasta | 20-28 mm per käsi |
| Palvelulämpötila | Täysi toiminta-alue | -45 astetta +65 asteeseen |
Asennus- ja huoltonäkökulma:
- Optimoitu kruunusäde:Parabolinen kruunuprofiili jakaa taivutusjännityksen tasaisesti pidikkeen leveydelle eliminoiden paikalliset jännityspitoisuudet, jotka kiihdyttäisivät väsymistä yksinkertaisemmissa V-jousikokoonpanoissa.
- Muuttuva osan paksuus:Poikkileikkaus{0}}kapenee asteittain kruunusta varpaisiin, mikä sovittaa materiaalin jakautumisen taivutusmomentin verhoon ja vähentää tarpeetonta massaa, kun jännitystasot ovat alhaisemmat.
- Neutraaliakselin sijoittelu:Geometrinen keskipiste on sijoitettu strategisesti varmistamaan, että veto- ja puristusjännitykset pysyvät tasapainossa koko elastisen taipuma-alueen ajan, mikä maksimoi väsymisiän.
Huolto ja käyttönäkökulma
- Progressiivinen sitoutuminen:Klipsivarret on suunniteltu kapenevalla johdolla-, joka kytkeytyy asteittain olkataskuihin asennuksen aikana, mikä vähentää huippuja työntövoimia ja mahdollistaa tasaisen, kontrolloidun istuvuuden.
- Äänittävä istumavahvistus:Selvä napsahdus tai napsahdus tapahtuu, kun pidikevarret tarttuvat täysin olkapään kiinnitysominaisuuksiin, mikä antaa käyttäjille välittömän akustisen palautteen asianmukaisesta asennuksesta.
- Yli-lisäämisen esto:Olkarajapintaan sisällytetyt mekaaniset pysäyttimet estävät klipsien liiallisen taipumisen kimmorajojen yli ja suojaavat plastisilta muodonmuutoksilta asennuksen aikana.
