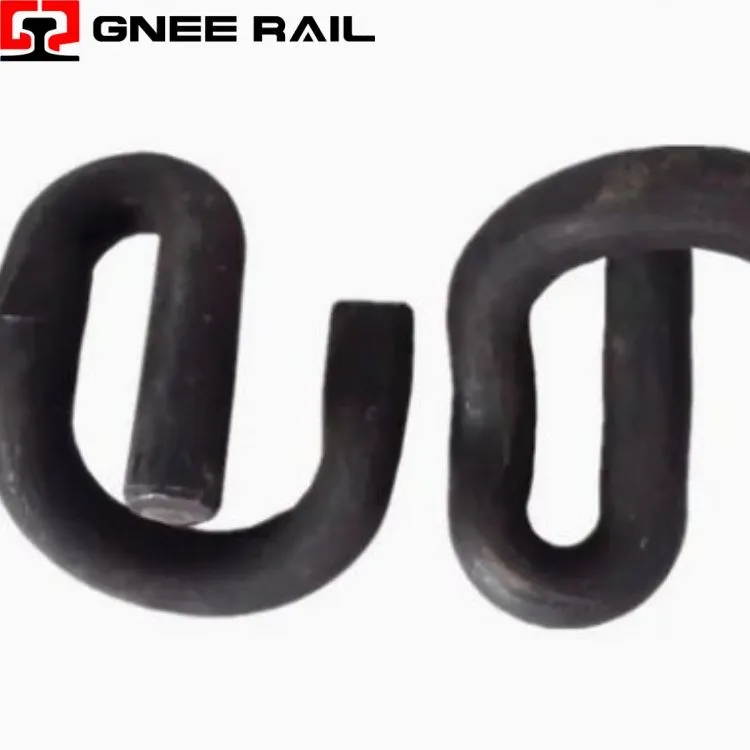

Korkea vetolujuus E-klipsit

Kiskoklipsiä käytetään kiskojen kiinnittämiseen alla olevaan pohjalevyyn yhdessä betonipölkkyjen kanssa. Kiskojen kiinnittämiseen alla olevaan pohjalevyyn tai Sleeperiin käytetään monenlaisia erilaisia raskaiden{1}}kiinnikkeiden tyyppejä, joista yksi on E-klipsi, joka on muotoiltu jäykäksi paperiliittimeksi. Toinen on SKL Tension Clamp, joka on myös eniten käytetty tyyppi kaikkialla maailmassa. Muut, kuten KPO Clamp ja Nabla Clip, joita käytetään myös erilaisissa tilanteissa.

Kuvaus

Tekniset parametrit

Rail E Clip -kiinnitysjärjestelmä

Railway E-Clip on joustava jousikiinnike, joka on valmistettu silikoni-mangaanijousiteräksestä, ja siinä on erottuva epsilon-muotoinen geometria betonisille ratapölkyjärjestelmille. Tämä pidike toimii elastisen muodonmuutoksen kautta ja varastoi mekaanista energiaa asennuksen aikana, mikä muuttuu jatkuvaksi puristusvoimaksi kiskon jalkaan. Sen suljetun-silmukan rakenne varmistaa positiivisen pysymisen valettu-olkapäissä samalla, kun se mukautuu lämpökiskon liikkeisiin ja ohi kulkevien junien aiheuttamaan dynaamiseen kuormitukseen.

Tekniset tiedot:

Parametri	Erittely	Suorituskykyindikaattori
Materiaali seos	Pii-mangaanijousiteräs	60Si2Mn / 55Si7 ekvivalentti
Lämpökäsittely	Sammutettu ja temperoitu	Kovuusalue 42–48 HRC
Staattinen puristusvoima	Asennetun klipin mukaan	11-15 kN tyypillisesti
Väsymys Kestävyys	Syklinen latauskyky	>5 miljoonaa sykliä 3 mm taipumalla
Päällystysjärjestelmä	Sinkki-alumiinihiutale	1500 tunnin suolasumun kesto

Asennus- ja huoltonäkökulma:

Klipsiessä on progressiivinen jousinopeus, mikä tarjoaa mukautuvan vasteen normaaleissa kuormiuksissa samalla kun se tarjoaa lujan rajoituksen äärimmäisten kiskon siirtymien aikana.
Energian varastointikapasiteetti on optimoitu geometrisen konfiguraation avulla, mikä maksimoi puristusvoiman ylittämättä materiaalin kimmorajoja.
Dynaaminen kuormitustestaus vahvistaa tasaisen suorituskyvyn miljoonien kuormitusjaksojen aikana ilman mitattavaa voiman rentoutumista.

Huolto ja käyttönäkökulma

Edistyksellinen sinkki-alumiinihiutalepinnoite tarjoaa uhrautuvan suojan ja itseparantuvia ominaisuuksia-pinnoitteen vauriokohdissa.
Monikerroksinen pinnoite sisältää tartuntakerroksen ja pintamaalin, joka parantaa kemikaalien kestävyyttä ja voitelevuutta.
Nopeutettu säänkeston validointi vahvistaa pinnoitteen eheyden 1500 tunnin syklisen suolasuihkun ja UV-altistuksen ansiosta.
